Анкер АВ 1 (Арх 19.0022.1) – технические характеристики и особенности

Расшифровка маркировки

Анкер АВ 1 (Арх 19.0022.1) – это прямоугольное железобетонное изделие, оснащенное строповочной петлей для удобства монтажа и транспортировки. Маркировка конструкции включает:

• АВ – тип элемента (анкер);
• 1 – номер типоразмера.

Дополнительные данные (логотип производителя, дата выпуска, штамп ОТК) наносятся на боковую грань изделия масляной краской.

Назначение и применение

Конструкция предназначена для монтажа переходных опор с самонесущими изолированными проводами (СИП). Допускается эксплуатация в районах с ветровой нагрузкой I-V категорий и гололедными условиями I-IV уровней.

Технические параметры

• Габариты: 1000?185?280 мм
• Масса: 131 кг
• Класс бетона: В25 (М350)

Конструктивные особенности

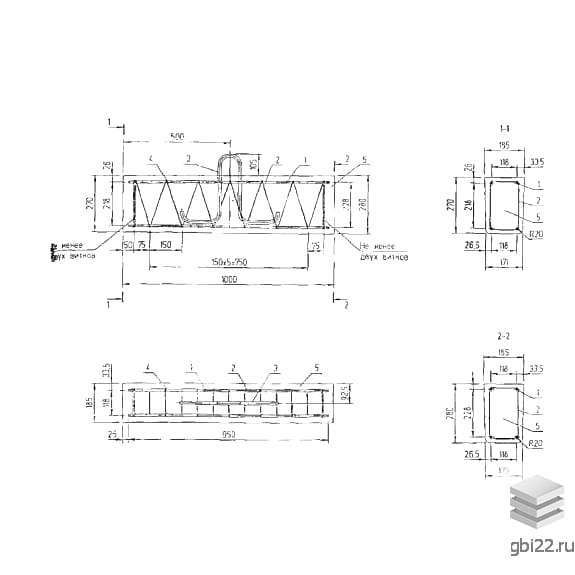

Изделие изготавливается из бетона марки В25 с армированием пространственными каркасами из стальной арматуры классов А-III и Ат-IV. Строповочные петли выполнены из горячекатаной стали А-I с антикоррозионной обработкой.

Контроль качества

На производстве осуществляется проверка:

• Геометрических параметров (соответствие чертежам)
• Механических свойств (прочность, трещиностойкость)
• Внешнего вида (отсутствие дефектов)

Сертифицированная продукция сопровождается паспортом качества.

Транспортировка и хранение

Требования к складированию:

• Специальные складские помещения
• Укладка на деревянные подкладки (?30 мм)
• Сортировка по партиям и маркам

Перевозка осуществляется специализированным транспортом с надежной фиксацией для предотвращения повреждений.
