Ригельный анкер РАж 1 (Арх 11.0463) – надежная опора для ЛЭП

Маркировка изделия

РАж 1 (Арх 11.0463) – это обозначение содержит ключевую информацию о конструкции:

• РАж – ригельный анкер;
• 1 – типоразмер изделия;

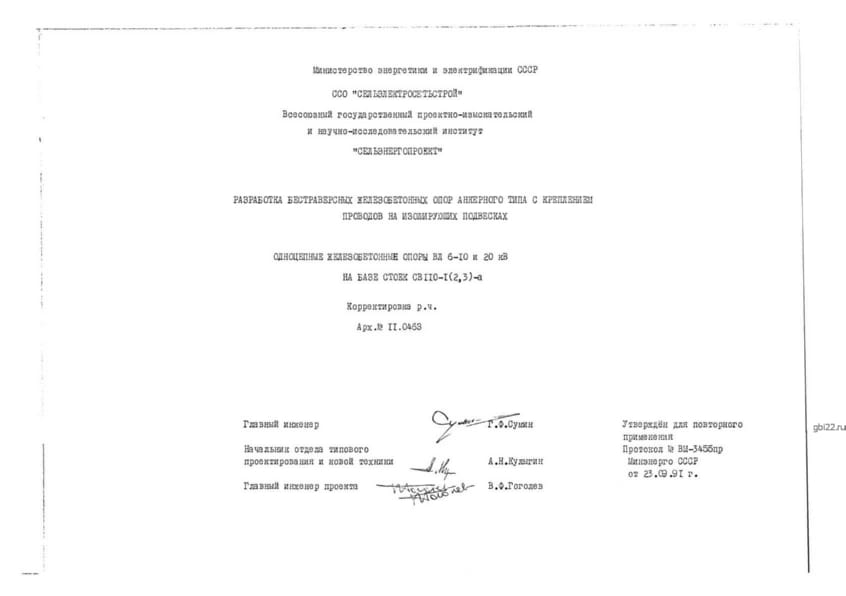

• Арх 11.0463 – номер рабочей документации.

Назначение и применение

Анкер предназначен для фиксации подкосных опор воздушных линий электропередачи напряжением 6-20 кВ. Конструкция обеспечивает устойчивость опор на слабых грунтах за счет увеличенной площади основания.

Технические характеристики

• Длина: 650 мм
• Ширина: 220 мм
• Высота: 160 мм
• Вес: 38 кг
• Марка бетона: М350 (класс прочности В25)

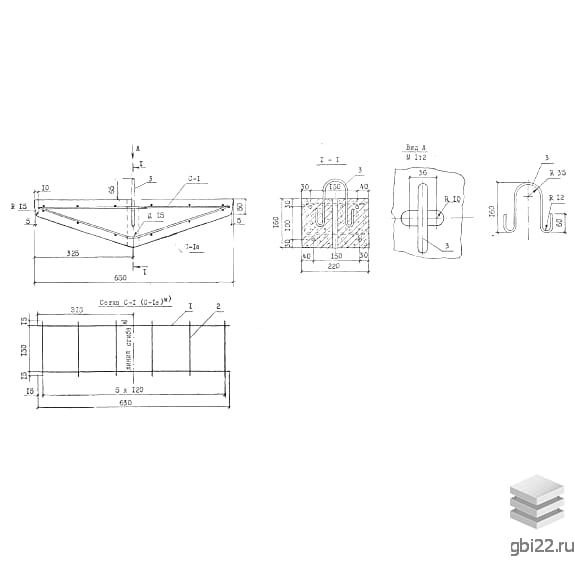

Конструктивные особенности

Изделие представляет собой треугольное в сечении армированное бетонное основание. Основные компоненты:

• Тяжелый бетон марки М350
• Арматурные сетки из стали класса АI и проволоки ВI
• Антикоррозийная защита (при необходимости)

Условия эксплуатации

Анкер рассчитан на использование в:

• I-V ветровых районах
• I-IV гололедных зонах
• Средах различной агрессивности

Контроль качества

Каждое изделие проходит проверку на:

• Прочность
• Жесткость
• Трещиностойкость
• Соответствие геометрических параметров

Готовая продукция маркируется несмываемой краской с указанием:

• Марки изделия
• Даты производства
• Клейма ОТК

Транспортировка и хранение

При работе с анкерами необходимо:

• Хранить на ровных площадках
• Использовать прокладки при складировании
• Применять спецтехнику для погрузки
• Соблюдать правила перевозки ЖБИ
