Анкера РАж 1
|
|||||||||
| Количество в квадратом метре, шт | 6,99 | ||||||||
| Нормы погрузки на авто | 526 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/P56NpziT9A9VcQ | ||||||||
| Расход стали, кг | 2,22 |
| Класс прочности | В25 |
| Марка бетона | М350 |
| Морозостойкость | F200-F300 |
| Водонепроницаемость | W8-W10 |
| Марка бетона по EN 206-1 | C20/25 |
| Геометрический объем | 0,023 |
| Объем бетона | 0,02 |
Ригельные анкеры РАж 1 (Арх Л56-97) – надежное крепление для ЛЭП
Маркировка изделия:
- РАж – тип конструкции (ригельный анкер);
- 1 – номер типоразмера.
Изменение маркировки запрещено. На корпус наносятся дата выпуска, масса и штамп ОТК.
Основные характеристики
Конструктивные особенности:

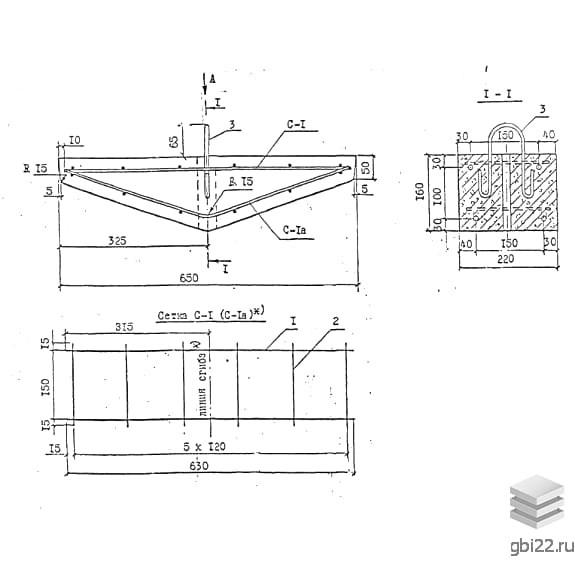

Анкер треугольной формы с прямоугольным сечением. Оснащен монтажной петлей для тросовых оттяжек. Изготовлен из бетона класса В25 (М350) с армированием стальными сетками.
Технические параметры:
- Габариты: 650?220?160 мм
- Масса: 38 кг
- Выдерживает нагрузку в 1.7 раза выше расчетной
- Сейсмостойкость: до 7 баллов
Эксплуатационные свойства:
Предназначен для установки в I-V ветровых и I-IV гололедных районах. Обеспечивает устойчивость опор ЛЭП 6-10 кВ против ветровых и гололедных нагрузок.
Производство и материалы
Изготовление регламентировано нормативом Арх Л56.97:
- Металлические формы для точной геометрии
- Арматура: горячекатаная сталь AI ?10 мм (ГОСТ 5781-81)
- Петли: сталь AI ?12 мм с антикоррозионной защитой
- Обязательная антикоррозийная обработка
Транспортировка и хранение
Требуется:
- Спецтехника с захватными механизмами
- Жесткая фиксация при перевозке
- Складирование по утвержденным схемам
| Стандарт | Арх |
| Номер стандарта | Л56-97 |
| Статус | не определен |
| Год выпущенного стандарта | 1997 |

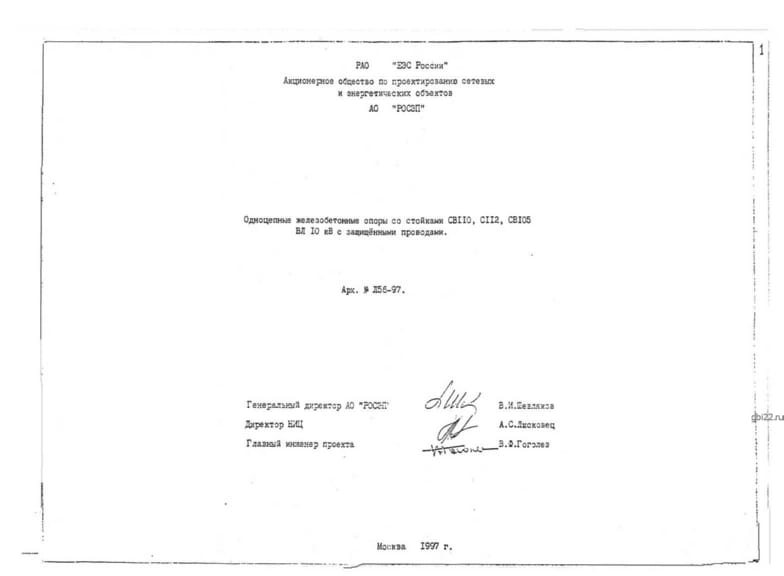

| Название стандарта | Одноцепные железобетонные опоры со стойками СВ 110, С 112, СВ 105 ВЛ 10 кВ с защищенными проводами. |
| Название | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Номер стандарта | Цена | |
|---|---|---|---|---|---|---|---|
| 650 | 220 | 160 | 38 | 3.407-115 |
1 034 руб. |
||
| 650 | 220 | 160 | 38 | Л57-97 |
1 034 руб. |
||
| 650 | 220 | 160 | 38 | Л51-98 |
1 034 руб. |
||
| 650 | 220 | 160 | 38 | 11.0463 |
1 056 руб. |
ТД "Еврастрой" предлагает купить Анкера РАж 1 по выгодной цене. Наша компания осуществляет доставку продукции по всей территории России и странам СНГ.
В каталоге представлено около 170 тыс. позиций.
По наличию и ценам Мы можем проконсультировать Вас по телефону +7 (343) 300-90-87 или можете отправить запрос на почтовый ящик gbi@gbi22.ru.
Оплатить продукцию можно в рассрочку, для обсуждения вопросов оплаты так же можно обратиться к нашим менеджерам.
