Ригельный анкер РАж 1 (Арх Л51-98) – технические особенности и применение

Маркировка изделия

РАж 1 (Арх Л51-98) – обозначение включает:

• РАж – тип конструкции (ригельный анкер);
• 1 – типоразмер опоры;

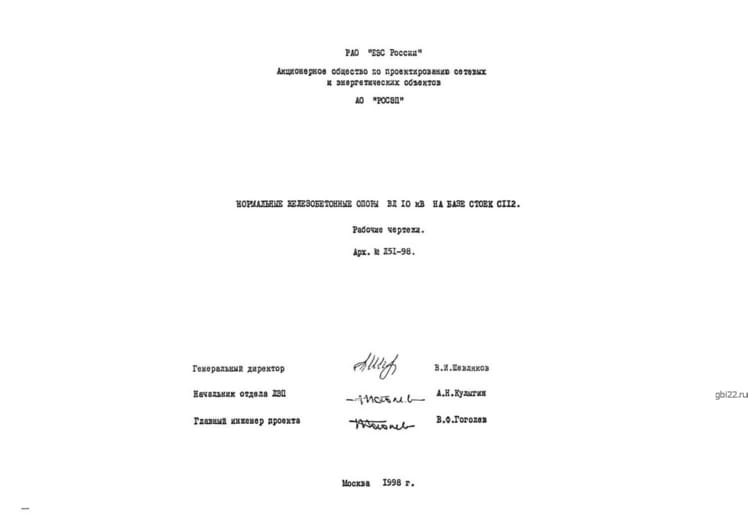

• Арх Л51-98 – нормативный документ, регламентирующий производство.

Основные характеристики

Изделие изготавливается из тяжелого бетона класса В25 (М350) с треугольным сечением. Обладает повышенной прочностью и устойчивостью к внешним воздействиям.

Применение

Предназначен для:

• Крепления подкосных опор воздушных линий электропередачи 6-10 кВ;
• Подвески проводов марок АС50/8, АС70/11, АС95/16, АI20 (ГОСТ 839-80).

Эксплуатационные преимущества

Конструкция отличается:

• Морозостойкостью до -50°C (подходит для северных регионов);
• Сроком службы свыше 10 лет;
• Устойчивостью к агрессивным грунтовым водам (водонепроницаемость W4).

Технология производства

Изготовление включает:

1. Вибропрессование бетона для плотной структуры;
2. Армирование стальными сетками АI и проволокой ВI;
3. Контроль качества (прочность, геометрия, отсутствие трещин);
4. Антикоррозийную обработку.

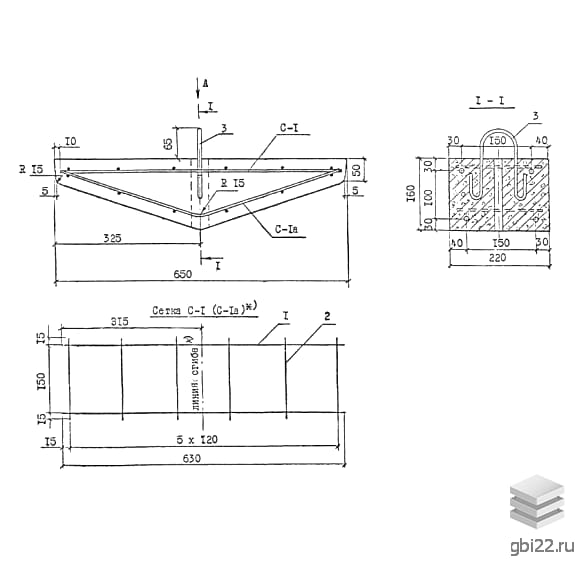

Габариты и параметры

Транспортировка и хранение

Требования:

• Горизонтальное складирование на ровных площадках;
• Использование прокладок для фиксации;
• Запрещено механическое воздействие (удары, волочение).

Поставляется с техническим паспортом, подтверждающим соответствие стандартам.
