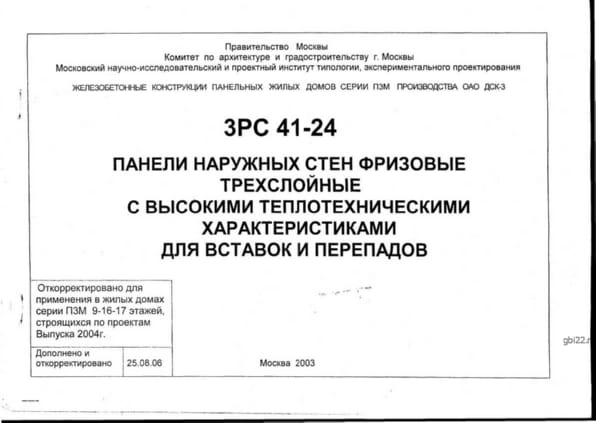

Фризовые балки 3БФ 3 (Альбом 3РС 41-24)

Маркировка и расшифровка

Балки 3БФ 3 (Альбом 3РС 41-24) – это стандартизированные строительные конструкции. Маркировка расшифровывается следующим образом:

• 3 – принадлежность к Альбому 3РС 41-24;
• БФ – тип изделия (фризовая балка);
• 3 – порядковый номер типоразмера.

Изменение маркировки не допускается.

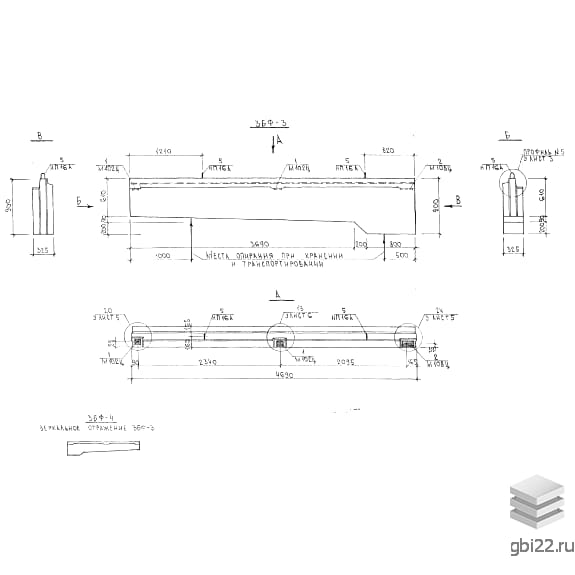

Конструктивные особенности

Изделие представляет собой удлинённый прямоугольный элемент со скошенной нижней гранью, создающей визуальное сужение. Верхняя часть оснащена продольным выступом по всей длине.

Применение

Балки используются в строительстве:

• жилых комплексов;
• общественных зданий;
• блок-секций серии П3М17.

Конструкции обладают повышенной теплоизоляцией и устойчивостью к прогрессирующему обрушению при ЧС.

Технические характеристики

• Длина: 4690 мм
• Ширина: 325 мм
• Высота: 900 мм
• Вес: 1330 кг
• Бетон: класс В22,5 (М300), плотность 2350 кг/м?
• Морозостойкость: F100
• Водонепроницаемость: W4

Материалы и производство

Изготовление осуществляется в горизонтальных формах с соблюдением геометрической точности. Основные компоненты:

• Бетон: тяжёлый, класс В22,5
• Утеплитель: пенополистирол ПСБ-25 (170 мм)
• Армирование: сталь AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80)
• Закладные детали: сталь Ст3кп2 (ГОСТ 535-88)

Транспортировка и хранение

Требования к складированию и перевозке:

• вертикальное положение с деревянными подкладками;
• использование балансирующих траверс;
• запрет на сброс или волочение;
• отдельное хранение бракованных элементов.

Нормативные документы

Производство соответствует:

• СНиП 2.03.01-84, СНиП П-3-79
• ГОСТ 15588-86 (утеплитель)
• ГОСТ 13015-2003 (качество поверхностей)
