Фризовые балки 3БФ 4 (Альбом 3РС 41-24)

Маркировка и расшифровка

Балки 3БФ 4 (Альбом 3РС 41-24) — это специализированные строительные конструкции, используемые в индустриальном домостроении. Маркировка изделия содержит ключевую информацию:

3 — отсылка к технической документации Альбома 3РС 41-24.

БФ — тип конструкции (Балка Фризовая).

4 — номер типоразмера элемента.

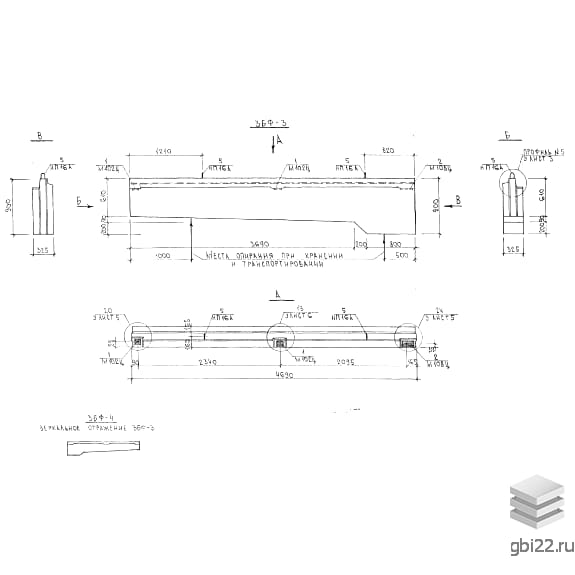

Конструктивные особенности

Изделие представляет собой удлинённый прямоугольный элемент со скосом на нижней грани, создающим визуальное сужение. Верхняя часть оснащена продольным выступом по всей длине.

Область применения

Конструкции используются при возведении:

• Многоквартирных жилых зданий
• Блок-секционных сооружений
• Общественных объектов серии П3М17

Технические характеристики

Основные параметры:

• Длина: 4690 мм
• Ширина: 325 мм
• Высота: 900 мм
• Масса: 1330 кг
• Класс бетона: В22,5 (М300)
• Плотность: 2350 кг/м?
• Морозостойкость: F100
• Водонепроницаемость: W4

Материалы и производство

Для изготовления используется:

• Тяжёлый бетон класса В22,5
• Арматура класса AIII (ГОСТ 5781-82) и Вр-1 (ГОСТ 6727-80)
• Полистирольный утеплитель ПСБ-25 толщиной 170 мм (ГОСТ 15588-86)

Производство осуществляется в горизонтальных формах для соблюдения точных геометрических параметров.

Транспортировка и хранение

Требования к складированию:

• Вертикальное положение с деревянными подкладками
• Использование специализированного оборудования
• Запрет на сброс или волочение конструкций

Нормативная документация

Изделия соответствуют требованиям:

• СНиП 2.03.01-84
• СНиП П-3-79
• ГОСТ 13015-2003
• ГОСТ 11024-84
