Фундаментные балки БФ 1 (0-221-84)

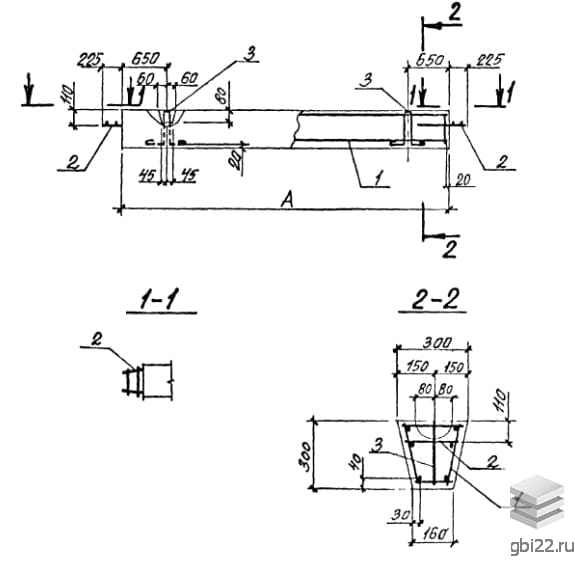

Фундаментные балки БФ 1 (0-221-84) – это вытянутые прямоугольные конструкции с трапециевидным поперечным сечением. В торцевых частях изделий расположены арматурные выпуски, которые необходимы для соединения с соседними элементами. Эти выпуски являются частью плоского каркаса.

Основные характеристики

Длина: 4250 мм

Ширина: 300 мм

Высота: 300 мм

Вес: 750 кг

Марка бетона: М200

Применение

Эти высокопрочные железобетонные балки используются при возведении фундаментов под колонны в промышленных зданиях. Рекомендуется опирать балки на верхний обрез фундамента, а также допускается укладка на самонесущие панели или кирпичную кладку стен.

Особенности конструкции

Изделия предназначены для применения в крайних пролетах, в зонах температурных швов и совместно с блоками шириной 1 м. Балки устанавливаются на специальные блоки-стаканы, которые разрабатываются индивидуально в зависимости от требований типового проекта.

Расчет и маркировка

Расчет балок выполнен с учетом рекомендаций СНиП II-6-74 и СНиП II-15-74, что обеспечивает прочность и долговечность конструкций. Для упрощения поиска и сортировки готовых изделий разработаны маркировочные обозначения, которые содержат ключевые характеристики. Маркировка наносится несмываемой краской, устойчива к истиранию и атмосферным воздействиям.

Расшифровка маркировки

БФ – тип конструкции (фундаментная балка);

1 – порядковый номер типоразмера элемента.

Материалы и армирование

Для производства балок БФ 1 (0-221-84) используется тяжелый бетон марки М200 по прочности на сжатие. Выбор марок бетона по морозостойкости и водонепроницаемости осуществляется в зависимости от климатических условий и требований проекта. Армирование выполняется с помощью пространственных каркасов из горячекатаной стали классов AI и AII по ГОСТ 5781-82, а также высокопрочной проволоки класса B-I по ГОСТ 6727-80.

Контроль качества

Все металлические элементы проходят антикоррозионную обработку в соответствии с СНиП II-28-73. Контрольные испытания проводятся по методам, изложенным в ГОСТ 13015-75. Не допускаются дефекты поверхностей и несоответствия геометрических пропорций, указанных в рабочих чертежах Серии 0-221-84. Результаты контрольных проверок должны быть отражены в паспорте качества, который поставляется с продукцией.

Укладка и транспортировка

Укладка балок БФ 1 (0-221-84) осуществляется в горизонтальные штабеля, сортированные по маркировочным обозначениям. Выступающие части конструкций должны быть защищены от механических повреждений. Подкладочный изолирующий материал располагается вблизи строповочных петель, высота прокладок должна превышать величину петель. Количество рядов в штабеле согласовывается с требованиями техники безопасности (СНиП III-4-80). Транспортировка элементов должна производиться в жестко зафиксированном состоянии с использованием траверс для равномерного распределения нагрузок.
