Фундаментные балки БФ 2 (0-221-84)

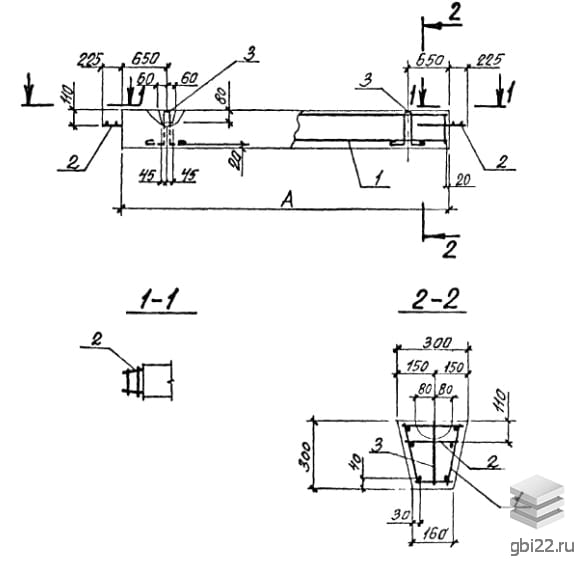

Фундаментные балки БФ 2 (0-221-84) представляют собой вытянутые прямоугольные изделия с трапециевидным поперечным сечением. В торцевых частях конструкции расположены выпуски арматуры, которые необходимы для соединения с соседними элементами. Эти выпуски являются частью плоского каркаса.

Основные характеристики

Длина: 4550 мм

Ширина: 300 мм

Высота: 300 мм

Вес: 780 кг

Марка бетона: М200

Применение

Эти высокопрочные железобетонные балки используются при возведении фундаментов под колонны в процессе строительства промышленных объектов. Рекомендуется опирать балки на верхний обрез фундамента, а также допускается укладка на конструкции самонесущих панелей или кирпичной кладки стен.

Особенности конструкции

Изделия специально разработаны для применения в крайних пролетах, в зонах температурных швов и для эксплуатации с блоками шириной 1 м. Балки устанавливаются на блоки-стаканы, проектирование которых осуществляется индивидуально в зависимости от требований типового проекта.

Расчет и маркировка

Расчет изделий выполнен с учетом рекомендаций СНиП II-6-74 и СНиП II-15-74, что обеспечивает прочность, надежность и долговечность конструкций для промышленных предприятий. Для упрощения поиска и сортировки готовых изделий разработаны маркировочные обозначения, которые содержат ключевые характеристики. Марки наносятся несмываемой краской, устойчивой к истиранию, перепадам температур и воздействию атмосферных осадков.

Расшифровка маркировки

БФ – тип конструкции (фундаментная балка);

2 – порядковый номер типоразмера элемента.

Материалы и армирование

В качестве основного материала для производства фундаментных балок БФ 2 (0-221-84) используется тяжелый бетон марки М200 по прочности на сжатие. В зависимости от условий типового проекта выбираются марки бетона по морозостойкости и водонепроницаемости, учитывая климатические и эксплуатационные условия.

Для армирования изделий применяются пространственные каркасы из стержневой горячекатаной стали класса AI и AII по ГОСТ 5781-82, а также высокопрочная проволока класса B-I по ГОСТ 6727-80. Для удобства погрузочно-разгрузочных и монтажных работ в теле элемента предусмотрены две строповочные петли из гладкой круглой стали класса AI диаметром 10 мм. Сварные элементы должны соответствовать строительным нормам СН 393-78, а все металлические части проходят антикоррозионную обработку в соответствии с требованиями СНиП II-28-73.

Контроль качества

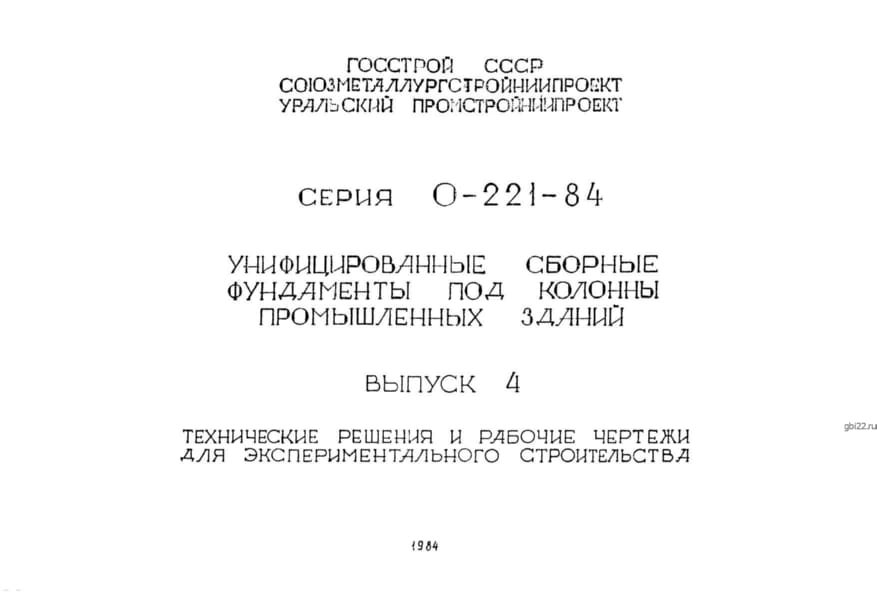

Контрольные испытания проводятся по методам, изложенным в ГОСТ 13015-75. Не допускается наличие дефектов на поверхностях и несоответствие геометрических пропорций, указанных в рабочих чертежах Серии 0-221-84. В паспорте качества, который поставляется с продукцией, должны быть отражены результаты контрольных проверок.

Укладка и транспортировка

Укладка фундаментных балок БФ 2 (0-221-84) осуществляется в горизонтальные штабеля в рассортированном по маркировочным обозначениям состоянии. Выступающие части конструкций должны быть защищены от механических повреждений. Подкладочный изолирующий материал следует размещать вблизи строповочных петель, при этом высота прокладок должна превышать величину петель. Количество рядов в штабеле согласовывается с условиями техники безопасности в строительстве (СНиП III-4-80).

Транспортировка элементов должна осуществляться в жестко зафиксированном состоянии. Погрузку и разгрузку необходимо производить с использованием траверс, которые обеспечивают проектное положение конструкций и равномерное распределение нагрузок.
