Фундаментные балки БФ 3 (0-221-84)

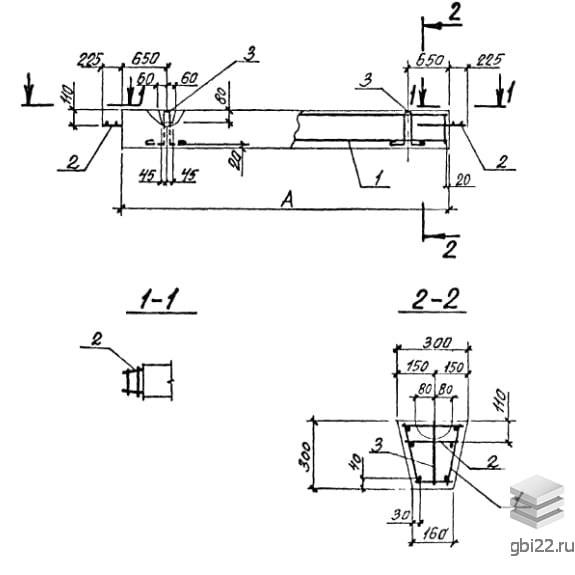

Фундаментные балки БФ 3 (0-221-84) представляют собой вытянутые прямоугольные изделия с трапециевидным поперечным сечением. В торцевых частях конструкции предусмотрены выпуски арматуры, которые необходимы для соединения с соседними элементами. Эти выпуски являются частью плоского каркаса.

Маркировка изделий

Маркировка БФ 3 (0-221-84) расшифровывается следующим образом:

БФ – тип конструкции (фундаментная балка);

3 – порядковый номер типоразмера элемента;

(0-221-84) – обозначение серии и типового проекта.

Основные характеристики

Длина: 4950 мм

Ширина: 300 мм

Высота: 300 мм

Вес: 850 кг

Марка бетона: М200

Применение

Эти высокопрочные железобетонные балки используются при возведении фундаментов под колонны в процессе строительства промышленных объектов. Рекомендуется опирать балки на верхний обрез фундамента, а также допускается укладка на конструкции самонесущих панелей или кирпичной кладки стен.

Особенности конструкции

Изделия предназначены для применения в крайних пролетах, в зонах температурных швов и совместно с блоками шириной 1 м. Балки устанавливаются на блоки-стаканы, проектирование которых осуществляется индивидуально в зависимости от требований типового проекта.

Качество и контроль

Расчет изделий выполнен с учетом рекомендаций СНиП II-6-74 и СНиП II-15-74, что обеспечивает прочность, надежность и долговечность конструкций. Все металлические части проходят антикоррозионную обработку в соответствии с требованиями СНиП II-28-73. Контрольные испытания проводятся по методам, изложенным в ГОСТ 13015-75.

Укладка и транспортировка

Укладка фундаментных балок БФ 3 (0-221-84) осуществляется в горизонтальные штабеля, сортированные по маркировочным обозначениям. Выступающие части конструкций должны быть защищены от механических повреждений. Транспортировка элементов должна проводиться в жестко зафиксированном состоянии с использованием траверс для обеспечения равномерного распределения нагрузок.
