Карнизные блоки БКн (ИНВ 28900м)

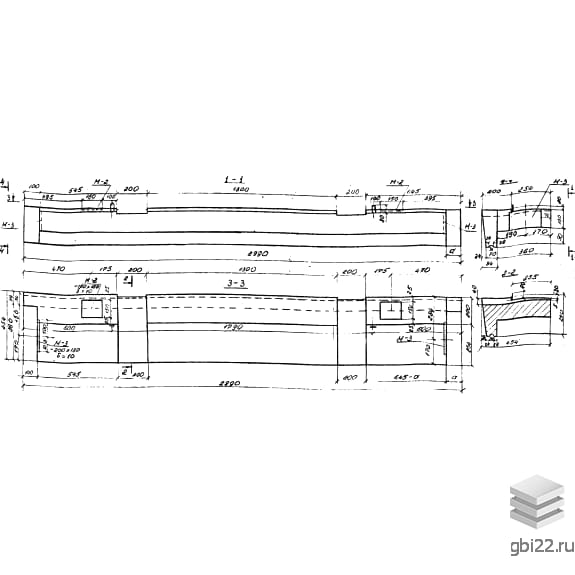

Карнизные блоки БКн (ИНВ 28900м) представляют собой высокопрочные железобетонные строительные элементы. Они имеют прямоугольную форму с «Г»-образным поперечным сечением и оснащены конструкционными выступами и углублениями. Эти изделия включают закладные детали, предназначенные для соединения с соседними элементами в рамках общего проекта.

Расшифровка маркировки

Б – тип конструкции (карнизный блок);

Кн – обозначение карнизного исполнения;

ИНВ 28900м – уникальный идентификатор изделия.

Дополнительно в маркировке могут присутствовать буквенные индексы «к, т, н», указывающие на вариации исполнения закладных деталей и их расположение. Изменения в маркировке не допускаются.

Основные характеристики

Длина: 2990 мм

Ширина: 454 мм

Высота: 300 мм

Вес: 480 кг

Марка бетона: М300

Применение

Карнизные блоки используются при строительстве мостов для автомобильных дорог общего назначения, выполненных из пролетных конструкций, изготовленных из сводчатых плит длиной 12 и 18 метров. Они устанавливаются по торцевым сторонам мостового полотна и служат опорой для перильных ограждений, обеспечивая безопасность движения и предотвращая падение с моста.

Требования к качеству

Для достижения точных геометрических пропорций и высокого качества поверхностей необходимо использовать стальные опалубочные формы. Бетон должен быть марки М300, а физико-химические характеристики, такие как морозостойкость и водонепроницаемость, должны составлять F200 и W6 соответственно. В условиях сурового климата требуется морозостойкость F300.

Армирование и защита

Для армирования конструкций применяются сварные сетки из горячекатаной стали классов AI и AII, а также полосовой сортовой прокат для закладных деталей. Сбор сеток рекомендуется производить с использованием контактной точечной электросварки. Все металлические части должны быть защищены противокоррозионными составами для продления срока службы.

Контроль качества

Обязательно проведение приемосдаточных испытаний опытных образцов для подтверждения эксплуатационных характеристик и соответствия нормативным требованиям. Результаты проверок фиксируются в сертификатах качества, которые предоставляются конечному потребителю с партией готовой продукции.

Транспортировка и складирование

Складирование и транспортировка карнизных блоков БКн (ИНВ 28900м) должны осуществляться с соблюдением правил техники безопасности. Укладка должна производиться по схемам, исключающим механические повреждения. Для погрузочно-разгрузочных работ необходимо использовать специализированную технику с захватными механизмами. Все некондиционные элементы отбраковываются и хранятся отдельно. Запрещены сброс, навал и перемещение железобетонных конструкций волоком.
