Карнизные блоки БКт (ИНВ 28900м)

Карнизные блоки БКт (ИНВ 28900м) представляют собой высокопрочные железобетонные строительные элементы, предназначенные для различных конструкций. Маркировка изделия расшифровывается следующим образом:

Б – тип конструкции (карнизный блок);

Кт – обозначение вариации исполнения;

ИНВ 28900м – уникальный идентификатор изделия.

Основные характеристики

Длина: 2990 мм

Ширина: 454 мм

Высота: 300 мм

Вес: 480 кг

Марка бетона: М300

Описание конструкции

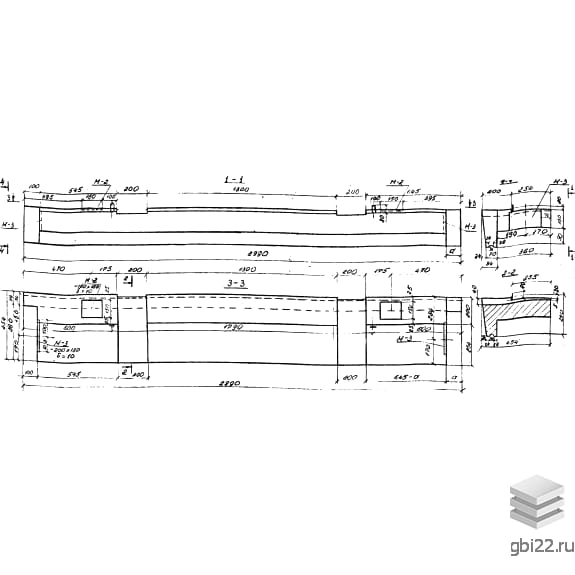

Элементы имеют прямоугольную форму с «Г»-образным поперечным сечением и оснащены конструкционными выступами и углублениями. Блоки включают закладные детали для соединения с соседними элементами в проекте.

Применение

Карнизные блоки используются при строительстве мостов для автомобильных дорог общего назначения, выполненных из пролетных конструкций, таких как сводчатые плиты длиной 12 и 18 м. Они устанавливаются по краям мостового полотна и служат опорой для перильных ограждений, обеспечивая безопасность движения.

Климатические условия

Элементы подходят для эксплуатации в любых климатических условиях. Наносимые на изделия знаки упрощают их идентификацию и должны быть выполнены масляной краской, устойчивой к атмосферным воздействиям и температурным колебаниям.

Требования к качеству

Процесс производства карнизных блоков БКт (ИНВ 28900м) регламентирован документом ИНВ 28900м. Для достижения точных геометрических пропорций и высокого качества поверхности необходимо использовать стальные опалубочные формы. Бетон должен быть марки М300, а физико-химические характеристики, такие как морозостойкость и водонепроницаемость, должны составлять F200 и W6 соответственно. В условиях сурового климата рекомендуется использовать морозостойкость F300.

Армирование и защита

Для армирования конструкций применяются сварные сетки из горячекатаной стали классов AI и AII, а также полосовой сортовой прокат для закладных деталей. Сборка сеток должна производиться с использованием контактной точечной электросварки. Все металлические части должны быть защищены от коррозии, чтобы продлить срок службы.

Контроль качества

Обязательно проведение приемосдаточных испытаний для подтверждения эксплуатационных характеристик и соответствия нормативным требованиям. Результаты проверок фиксируются в сертификатах качества, которые предоставляются конечному потребителю с партией продукции.

Транспортировка и складирование

Складирование и транспортировка карнизных блоков БКт (ИНВ 28900м) должны осуществляться с соблюдением техники безопасности. Укладка должна производиться по схемам, исключающим механические повреждения. Для погрузочно-разгрузочных работ необходимо использовать специализированную технику с захватными механизмами. Все некондиционные элементы отбраковываются и хранятся отдельно. Запрещено сбрасывать, наваливать и перемещать железобетонные конструкции волоком.
