Блоки насадок 2БН 34-2-1 р (ИНВ 29150м)

Блоки насадок 2БН 34-2-1 р (ИНВ 29150м) представляют собой высокопрочные строительные элементы прямоугольной формы. К их ключевым характеристикам относятся:

1. 2 – типоразмер;

2. БН – тип конструкции (блок насадки);

3. 34 – длина в дециметрах;

4. 2 – длины опирающихся пролетных строений;

5. 1 – конструктивные особенности, связанные с армированием;

6. р – отличия по ИНВ 29150м.

Эти унифицированные блоки применяются при возведении автодорожных мостов с пролетными строениями длиной 12 метров, расположенными в Западной Сибири. Они служат составной частью опор и используются совместно со сводчатыми плитами, сваями и блоками шкафных стенок.

Наличие закладных деталей на поверхности блоков обеспечивает надежную фиксацию смежных элементов, что гарантирует долговечность и прочность сооружений. При проектировании конструкций учитывались требования действующих нормативных документов, включая Серии 3.503.1-30/81.

На изделия наносятся знаки, которые демонстрируют ключевые особенности конструкций. Для их нанесения рекомендуется использовать масляную краску, обладающую устойчивостью к температурным колебаниям и влажности.

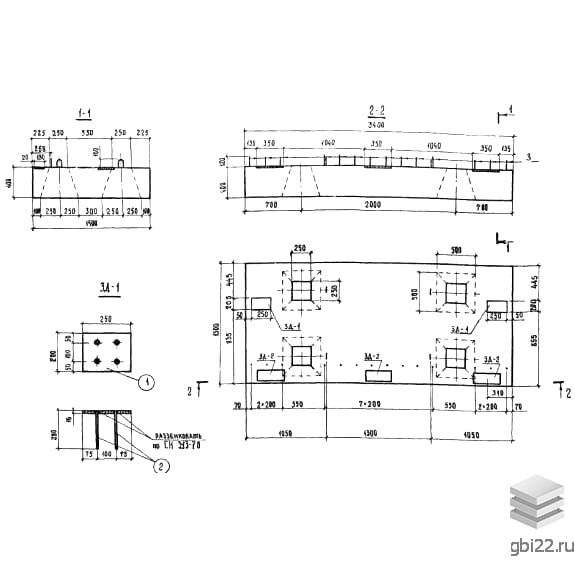

Основные характеристики

Длина: 3400 мм

Ширина: 1500 мм

Высота: 400 мм

Вес: 4530 кг

Марка бетона: М400

Не допускается произвольное изменение маркировки, так как это может вызвать проблемы при подборе строительных материалов для типовых проектов. Также необходимо указывать массу, дату производства и штамп отдела технического контроля.

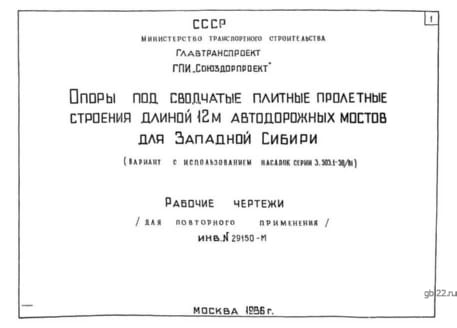

Регламент, описывающий производственный процесс блоков насадок 2БН 34-2-1 р (ИНВ 29150м), представлен в нормативном документе ИНВ 29150м. Для обеспечения высокого качества лицевых поверхностей и точных геометрических пропорций рекомендуется производить изделия в стальных опалубочных формах.

Физико-химические характеристики бетона, такие как морозостойкость и водонепроницаемость, должны подбираться индивидуально в зависимости от эксплуатационных условий. Минимальный показатель морозостойкости должен составлять F300, а основным материалом является бетон класса В27,5.

Для производства закладных деталей используется горячекатаная сталь класса AII марки 10ГТ, соответствующая требованиям ГОСТ 5781-75, а также полосовая сталь по ГОСТ 6713-75. Для предотвращения коррозии необходимо проводить защитные мероприятия по обработке металлических компонентов специальными составами.

Перед отправкой конечному потребителю изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах, подтверждающих их пригодность к эксплуатации. Складирование и транспортировка блоков насадок 2БН 34-2-1 р (ИНВ 29150м) должны осуществляться с соблюдением техники безопасности и действующих нормативных документов.

Важно защищать конструкции от механических повреждений, поэтому при укладке следует использовать инвентарные подкладочные материалы. Погрузочно-разгрузочные работы необходимо выполнять с использованием специализированной техники.
