Блоки насадок 2БН 44-2-1 р (ИНВ 29150м)

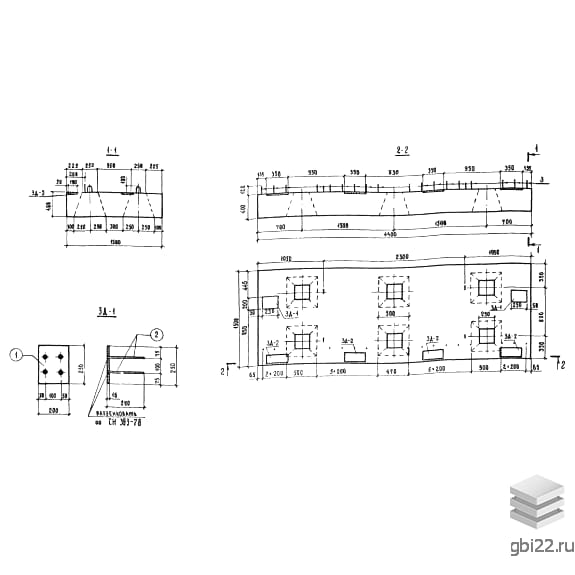

Блоки насадок 2БН 44-2-1 р (ИНВ 29150м) представляют собой прочные строительные элементы прямоугольной формы. Они имеют симметрично расположенные отверстия с трапециевидным поперечным сечением, количество которых варьируется от 4 до 6 в зависимости от типоразмера.

Расшифровка маркировки

2 – типоразмер;

БН – тип конструкции (блок насадки);

44 – длина в дециметрах;

2 – длины опирающихся пролетных строений;

1 – конструктивные особенности, связанные с армированием;

р – отличия по ИНВ 29150м.

Основные характеристики

Длина: 4400 мм

Ширина: 1500 мм

Высота: 400 мм

Вес: 5750 кг

Марка бетона: М400

Применение

Эти унифицированные блоки используются при строительстве автодорожных мостов с пролетными строениями длиной 12 м, особенно в Западной Сибири. Они служат составной частью опор и работают в сочетании со сводчатыми плитами, сваями и блоками шкафных стенок.

Конструктивные особенности

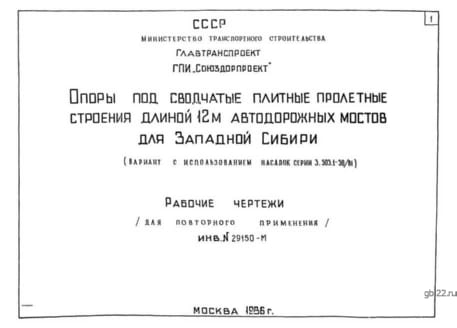

Наличие закладных деталей на поверхности блоков обеспечивает надежную фиксацию смежных элементов, что гарантирует долговечность и прочность сооружений. При проектировании учитывались требования действующих нормативных документов, включая Серии 3.503.1-30/81.

Качество и контроль

На изделия наносятся знаки, которые демонстрируют ключевые характеристики конструкций. Рекомендуется использовать масляную краску для нанесения, так как она устойчива к температурным колебаниям и влажности. Не допускается произвольное изменение маркировки, так как это может вызвать проблемы при подборе материалов для типовых проектов.

Производственные требования

Для обеспечения высокого качества лицевых поверхностей и точных геометрических пропорций рекомендуется использовать стальные опалубочные формы. Физико-химические характеристики бетона, такие как морозостойкость и водонепроницаемость, должны подбираться индивидуально, с минимальным показателем морозостойкости F300. Основным материалом является бетон класса В27,5.

Защита и транспортировка

Для закладных деталей используется горячекатаная сталь класса AII марки 10ГТ, соответствующая ГОСТ 5781-75, а также полосовая сталь по ГОСТ 6713-75. Для предотвращения коррозии необходимо проводить защитные мероприятия. Перед отправкой изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах.

Складирование и транспортировка блоков насадок 2БН 44-2-1 р (ИНВ 29150м) должны осуществляться с соблюдением техники безопасности. Важно защищать конструкции от механических повреждений, используя инвентарные подкладочные материалы при укладке. Погрузочно-разгрузочные работы следует выполнять с использованием специализированной техники.
