Блоки насадок 5БН 34-1-1 р (ИНВ 29150м)

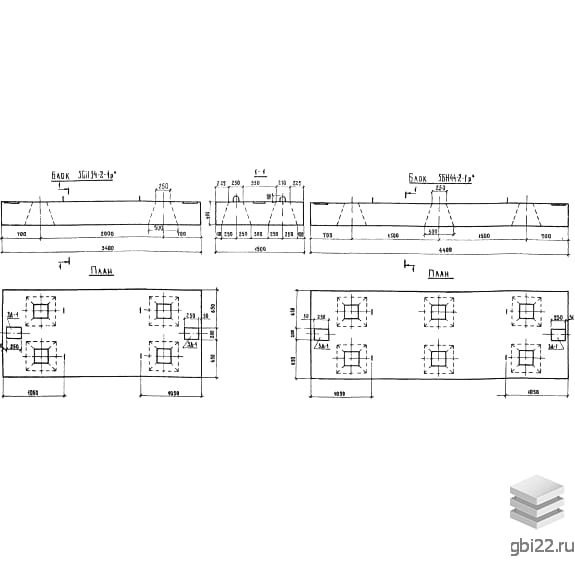

Блоки насадок 5БН 34-1-1 р (ИНВ 29150м) представляют собой высокопрочные строительные элементы прямоугольной формы. Они обладают уникальными характеристиками, включая симметрично расположенные отверстия с трапециевидным поперечным сечением. Количество отверстий варьируется в зависимости от типоразмера и может составлять 4 или 6.

Расшифровка маркировки

5 – типоразмер;

БН – тип конструкции (блок насадки);

34 – длина в дециметрах;

1 – длина опирающихся пролетных строений;

1 – конструктивные особенности, связанные с армированием;

р – отличия по ИНВ 29150м.

Основные характеристики

Длина: 3400 мм

Ширина: 1500 мм

Высота: 400 мм

Вес: 4530 кг

Марка бетона: М400

Применение

Эти унифицированные блоки насадок используются при строительстве автодорожных мостов с пролетными строениями длиной 12 м, особенно в Западной Сибири. Они служат составной частью опор и работают в сочетании со сводчатыми плитами, сваями и блоками шкафных стенок.

Конструктивные особенности

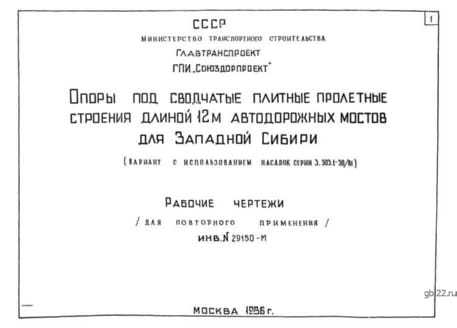

Наличие закладных деталей на поверхности блоков обеспечивает надежную фиксацию смежных элементов, что гарантирует долговечность и прочность сооружений. При проектировании учитывались требования действующих нормативных документов, включая Серии 3.503.1-30/81.

Качество и стандарты

На изделия наносятся знаки, которые демонстрируют ключевые особенности конструкций. Рекомендуется использовать масляную краску для нанесения, так как она устойчива к температурным колебаниям и влажности. Не допускается произвольное изменение маркировки, так как это может вызвать проблемы при подборе материалов для типовых проектов.

Производственные требования

Для обеспечения высокого качества лицевых поверхностей и точных геометрических пропорций рекомендуется использовать стальные опалубочные формы. Физико-химические характеристики бетона, такие как морозостойкость и водонепроницаемость, должны подбираться индивидуально, при этом минимальная морозостойкость должна составлять F300. Основным материалом является бетон класса В27,5.

Защита и транспортировка

Для закладных деталей используется горячекатаная сталь класса AII марки 10ГТ, соответствующая требованиям ГОСТ 5781-75, а также полосовая сталь по ГОСТ 6713-75. Для предотвращения коррозии необходимо проводить защитные мероприятия. Перед отправкой изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах.

Складирование и транспортировка блоков насадок 5БН 34-1-1 р (ИНВ 29150м) должны осуществляться с соблюдением техники безопасности. Важно защищать конструкции от механических повреждений, поэтому при укладке следует использовать инвентарные подкладочные материалы. Погрузочно-разгрузочные работы необходимо выполнять с использованием специализированной техники.
