Блоки шкафных стенок 90Ш 2 (ИНВ 25442м)

Блоки шкафных стенок 90Ш 2 (ИНВ 25442м) представляют собой прямоугольные элементы с уникальными конструктивными особенностями. Рассмотрим расшифровку маркировки изделий:

90 – полезная высота;

Ш – тип конструкции (блок шкафной стенки);

2 – порядковый номер типоразмера элемента.

Дополнительно в маркировке могут присутствовать буквенные индексы («н», «т»), указывающие на наличие зеркального отображения конструкции и различия по закладным деталям. Важно соблюдать оригинальные шифры без произвольных изменений. Также необходимо указывать дату производства, массу и печать отдела технического контроля.

Основные характеристики

Длина: 2980 мм

Ширина: 400 мм

Высота: 860 мм

Вес: 1800 кг

Марка бетона: М400

Применение

Эти унифицированные блоки используются при строительстве автодорожных мостов с пролетом до 33 м, особенно в северных условиях. Они служат элементами, устанавливаемыми на ригеля, и необходимы для формирования контура края мостового полотна.

Особенности конструкции

Изделия обладают высокой прочностью, надежностью и длительным сроком службы. При проектировании конструкций учитывались требования нормативных документов, таких как СНиП II-18-76. На поверхности блоков специальной масляной краской наносятся индексы, отражающие ключевые характеристики изделий.

Требования к качеству

При производстве блоков шкафных стенок 90Ш 2 (ИНВ 25442м) необходимо использовать стальные опалубочные формы и тяжелый бетон марки М400 по прочности на сжатие. Показатель морозостойкости должен быть не ниже F300. Перед заливкой бетонной смеси устанавливаются специальные сетки и каркасы для обеспечения защитного слоя, предотвращающего коррозию.

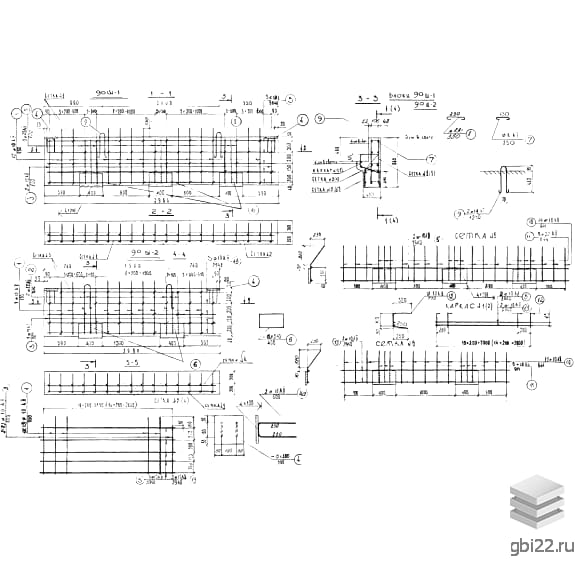

Арматура и закладные детали

Для арматурных составляющих используется сталь классов AI и AII, соответствующая требованиям ГОСТ 5781-61. Закладные детали изготавливаются из полосового проката марки 10Г2С, согласно ГОСТ 19281-73 и рекомендациям ВСН 155-69.

Контроль качества

На поверхности изделий не допускаются оголенные арматуры, сколы, трещины и раковины. Все некондиционные элементы отбраковываются. К поставке допускаются только изделия, прошедшие полный комплекс приемо-сдаточных испытаний, с полным пакетом документации.

Транспортировка и складирование

Складирование и транспортировка блоков шкафных стенок 90Ш 2 (ИНВ 25442м) должны осуществляться с соблюдением норм безопасности. Укладка производится по специальным схемам, исключающим механические повреждения. Погрузочно-разгрузочные работы выполняются с использованием специализированного оборудования, обеспечивающего равномерное распределение нагрузки.
