Блоки шкафных стенок Ш 1 (ИНВ 29150м)

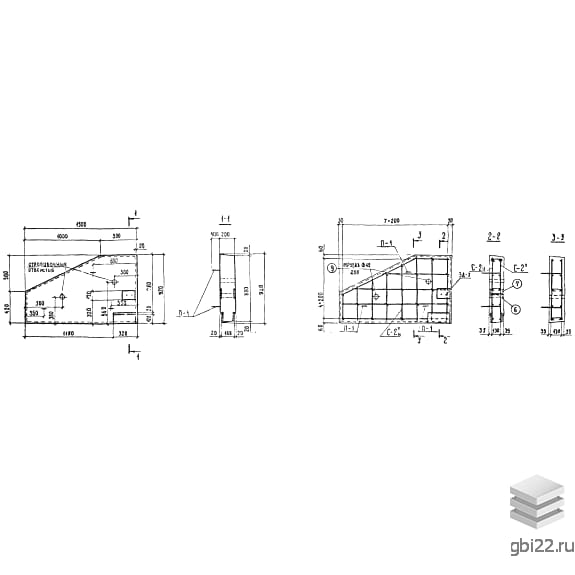

Блоки шкафных стенок Ш 1 (ИНВ 29150м) представляют собой высокопрочные строительные элементы. Они могут иметь различные геометрические формы в зависимости от типоразмера конструкции. Основная форма изделий – прямоугольная, с возможным наличием скоса на одной из торцевых сторон.

Маркировка изделий

Маркировка Ш 1 (ИНВ 29150м) расшифровывается следующим образом:

Ш – тип конструкции (блок шкафной стенки);

1 – порядковый номер типоразмера элемента.

Не допускается произвольное изменение маркировки, так как это может привести к ошибкам при выборе строительных материалов. Дополнительно на изделиях могут указываться масса, дата производства и штамп отдела технического контроля.

Основные характеристики

Длина: 1500 мм

Ширина: 200 мм

Высота: 920 мм

Вес: 550 кг

Марка бетона: М400

Применение

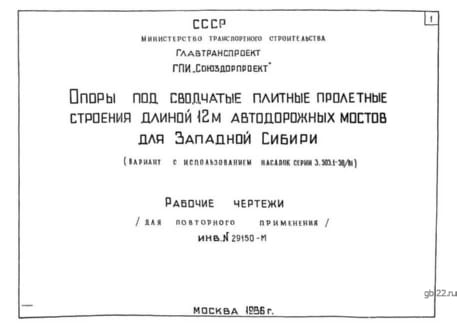

Блоки шкафных стенок используются при строительстве автодорожных мостов с пролетами до 12 метров, выполненных из сводчатых плит. Они применяются совместно со сваями, блоками насадок и другими элементами, запроектированными по ИНВ 29150м, и особенно распространены в Западной Сибири.

Конструктивные особенности

Изделия обладают высокой прочностью и длительным сроком службы, что делает их незаменимыми для сооружения мостовых опор. Знаки, наносимые на поверхность конструкций, упрощают поиск строительных материалов и демонстрируют ключевые характеристики изделий.

Производственные требования

Все аспекты производственного процесса блоков шкафных стенок Ш 1 (ИНВ 29150м) прописаны в регламенте ИНВ 29150м. Для обеспечения точного соответствия геометрических пропорций, указанных в рабочих чертежах, необходимо использовать стальные опалубочные формы. Главным материалом является тяжелый бетон класса В27,5 по прочности на сжатие, с морозостойкостью не ниже F300.

Армирование и защита

Конструкции армируются сварными сетками из горячекатаной стали класса AcII по ГОСТ 5781-82 марки 10ГТ. Строповочные петли изготавливаются из круглой стали класса AI марки ВСт3сп2, а для закладных используется полосовая сталь по ГОСТ 6713-75. Для продления срока службы необходимо соблюдать толщину защитного бетонного слоя и обрабатывать металлические элементы специальными противокоррозионными составами.

Контроль качества

Перед поставкой изделия проходят приемосдаточные испытания для подтверждения соответствия физико-химических свойств требованиям нормативной документации. Все результаты фиксируются в сертификатах, предоставляемых потребителю с партией готовой продукции.

Транспортировка и укладка

Складирование и транспортировка блоков шкафной стенки Ш 1 (ИНВ 29150м) должны осуществляться с соблюдением правил техники безопасности и действующих строительных норм. Укладка должна производиться по схемам, исключающим механические повреждения конструкций, с использованием инвентарных деревянных подкладок. Для погрузочно-разгрузочных работ рекомендуется применять специализированную технику с захватными механизмами, обеспечивающими равномерное распределение нагрузки в стропах.
