Блоки шкафных стенок Ш 2 (ИНВ 29150м)

Блоки шкафных стенок Ш 2 (ИНВ 29150м) представляют собой высокопрочные строительные элементы. Они могут иметь различные геометрические формы в зависимости от типоразмера конструкции. Основная форма изделия – прямоугольная, с возможным наличием скоса на одной из торцевых сторон.

Маркировка изделий

Маркировка Ш 2 (ИНВ 29150м) расшифровывается следующим образом:

Ш – тип конструкции (блок шкафной стенки);

2 – порядковый номер типоразмера элемента.

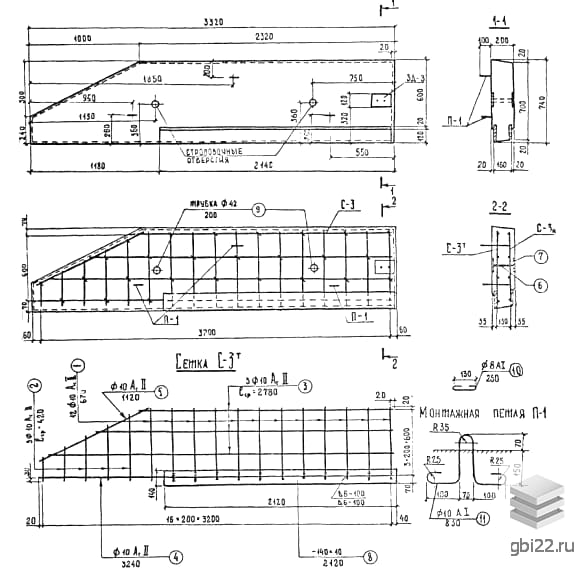

Основные характеристики

Длина: 3320 мм

Ширина: 200 мм

Высота: 740 мм

Вес: 1080 кг

Марка бетона: М400

Применение

Блоки шкафных стенок используются при строительстве автодорожных мостов с пролетами до 12 метров, выполненных из сводчатых плит. Они применяются совместно со сваями, блоками насадок и другими элементами, спроектированными по ИНВ 29150м, и особенно распространены в Западной Сибири.

Преимущества конструкции

Эти конструкции обладают высокой прочностью и длительным сроком службы, что делает их незаменимыми для создания мостовых опор. Наносимые на поверхность знаки упрощают поиск строительных материалов и демонстрируют ключевые характеристики изделий.

Требования к качеству

Не допускается вносить произвольные изменения в маркировку, чтобы избежать ошибок при выборе строительных конструкций. Дополнительно можно указывать массу, дату производства и штамп отдела технического контроля.

Производственный процесс

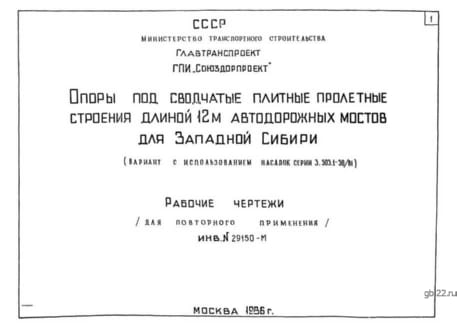

Все аспекты производства блоков шкафных стенок Ш 2 (ИНВ 29150м) описаны в регламенте ИНВ 29150м. Для обеспечения точного соответствия геометрических пропорций, указанных на рабочих чертежах, следует использовать стальные опалубочные формы. Основным материалом является тяжелый бетон класса В27,5 по прочности на сжатие, с морозостойкостью не ниже F300.

Армирование и защита

Конструкции армируются сварными сетками из горячекатаной стали класса AcII по ГОСТ 5781-82 марки 10ГТ. Строповочные петли изготавливаются из круглой стали класса AI марки ВСт3сп2, а для закладных используется полосовая сталь по ГОСТ 6713-75. Для продления срока службы необходимо соблюдать толщину защитного бетонного слоя и обрабатывать металлические элементы специальными противокоррозионными составами.

Контроль качества

Перед поставкой конструкции проходят приемосдаточные испытания для подтверждения соответствия физико-химических свойств требованиям нормативной документации. Все результаты фиксируются в сертификатах, предоставляемых потребителю с партией готовой продукции.

Транспортировка и укладка

Важно осуществлять тщательный контроль на всех этапах работы с железобетонными конструкциями. Складирование и транспортировка блоков шкафной стенки Ш 2 (ИНВ 29150м) должны проводиться с соблюдением правил техники безопасности и действующих строительных норм. Укладка должна производиться по схемам, исключающим механические повреждения конструкций, с использованием инвентарных деревянных подкладок. Для погрузочно-разгрузочных работ следует применять специализированную технику с захватными механизмами, обеспечивающими равномерное распределение нагрузки в стропах.
