Блоки шкафных стенок Ш 3 (ИНВ 29150м)

Блоки шкафных стенок Ш 3 (ИНВ 29150м) представляют собой высокопрочные строительные элементы. В зависимости от типоразмера, конструкции могут иметь различные геометрические формы. Основная форма изделия – прямоугольная, с возможным наличием скоса на одной из торцевых сторон.

Маркировка изделий

Маркировка Ш 3 (ИНВ 29150м) расшифровывается следующим образом:

Ш – тип конструкции (блок шкафной стенки);

3 – порядковый номер типоразмера элемента.

Для удобства монтажа и выполнения погрузочно-разгрузочных работ на блоках допускается наличие строповочных петель или отверстий диаметром 42 мм.

Применение

Блоки шкафных стенок используются при строительстве автодорожных мостов с пролетами до 12 метров, выполненных из сводчатых плит. Эти изделия применяются совместно со сваями, блоками насадок и другими элементами, спроектированными по ИНВ 29150м, и особенно распространены в Западной Сибири.

Преимущества конструкции

Конструкции обладают высокой прочностью и длительным сроком службы, что делает их незаменимыми при возведении мостовых опор. Наносимые на поверхность знаки упрощают поиск строительных материалов и демонстрируют ключевые характеристики конструкций.

Требования к производству

Все аспекты производственного процесса блоков шкафных стенок Ш 3 (ИНВ 29150м) прописаны в регламенте ИНВ 29150м. Для обеспечения точного соответствия геометрических пропорций, указанных на рабочих чертежах, следует использовать стальные опалубочные формы.

Материалы и армирование

Основным материалом является тяжелый бетон класса В27,5 по прочности на сжатие, с морозостойкостью не ниже F300. Конструкции армируются сварными сетками из горячекатаной стали класса AcII по ГОСТ 5781-82 марки 10ГТ. Строповочные петли изготавливаются из круглой стали класса AI марки ВСт3сп2, а для закладных используется полосовая сталь по ГОСТ 6713-75.

Контроль качества

Для продления срока службы необходимо соблюдать толщину защитного бетонного слоя и обрабатывать все металлические элементы специальными противокоррозионными составами. Перед поставкой конструкции проходят приемосдаточные испытания для подтверждения соответствия физико-химических свойств требованиям нормативной документации.

Транспортировка и укладка

Важно осуществлять тщательный контроль на всех этапах работы с железобетонными конструкциями. Складирование и транспортировка блоков шкафной стенки Ш 3 (ИНВ 29150м) должны проводиться с соблюдением правил техники безопасности и действующих строительных норм. Укладка должна производиться по схемам, исключающим механические повреждения конструкций, с использованием инвентарных деревянных подкладок.

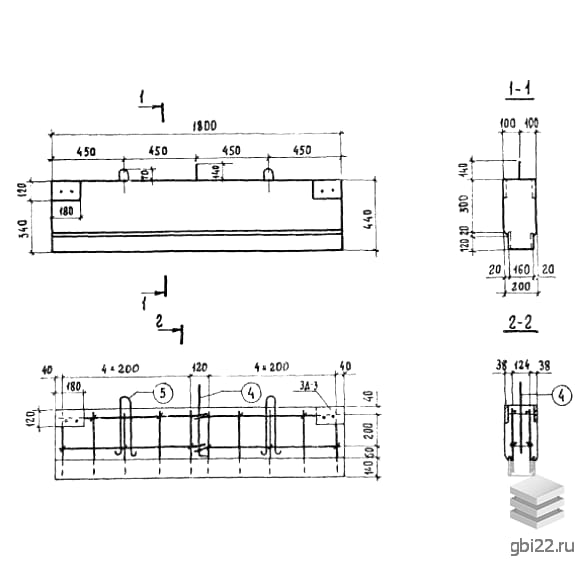

Основные характеристики

Длина: 1800 мм

Ширина: 200 мм

Высота: 440 мм

Вес: 380 кг

Марка бетона: М400
