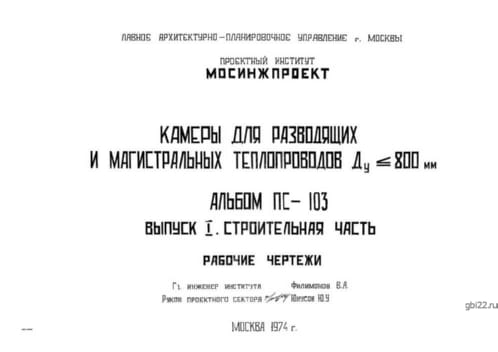

Стеновые блоки ДС 5 т (Альбом ПС 103)

Маркировка изделий

Обозначение ДС 5 т (Альбом ПС 103) расшифровывается следующим образом:

• ДС — тип конструкции: стеновой блок;
• 5 — номер типоразмера;
• т — уменьшенные габариты (дополнительный индекс).

Маркировка может включать другие буквенные индексы, указывающие на конструктивные особенности (например, у — усиление). Изменение обозначений не допускается.

Основные характеристики

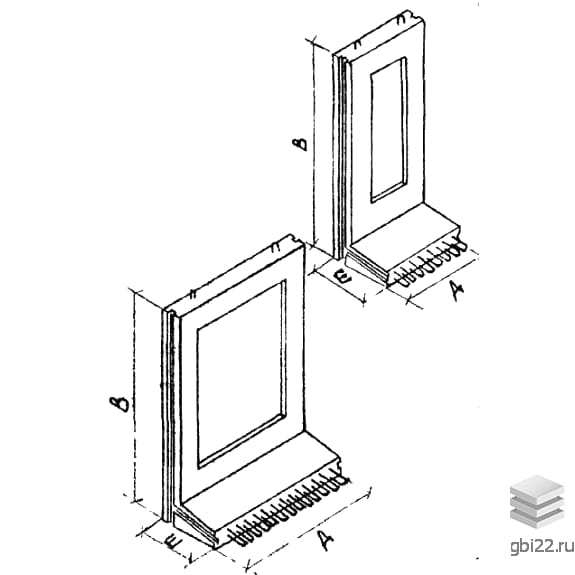

Стеновые блоки ДС 5 т — это прочные железобетонные конструкции с Г-образным сечением. В центре расположено сквозное прямоугольное отверстие, а на торцах — арматурные выпуски для соединения с плитами днища. Также предусмотрены угловые модификации для монтажа в углах камер.

Применение

Блоки используются при строительстве:

• коллекторов для теплосетей (трубы до 800 мм);
• магистральных трубопроводов;
• защитных камер для коммуникаций.

Конструкции обеспечивают защиту от давления грунта и внешних воздействий, совместимы с другими элементами по Альбому ПС 103.

Технические параметры

• Длина: 1800 мм
• Ширина: 600 мм
• Высота: 2590 мм
• Вес: 2070 кг
• Марка бетона: М300
• Нагрузки: Н30, НК80
• Макс. заглубление: 4 м

Производство и материалы

Изготовление ведется в стальных опалубках с соблюдением геометрии по Альбому ПС 103. Используется:

• Бетон М300 — водонепроницаемость и морозостойкость подбираются индивидуально;
• Арматура из горячекатаной стали (класс и марка указаны в спецификациях);
• Защитный слой для армирования — предотвращает коррозию.

Контроль качества и транспортировка

Перед поставкой блоки проходят испытания. На поверхности не допускаются:

• оголенная арматура;
• трещины, сколы, раковины.

Транспортировка и складирование — только в рабочем положении с использованием спецтехники. Подъем осуществляется за стальные строповочные петли (класс АI).
