Стеновые блоки СТК 24 (Альбом ПС 103)

Маркировка изделий

Обозначение СТК 24 (Альбом ПС 103) расшифровывается следующим образом:

• СТК — тип конструкции (стеновой блок);
• 24 — номер типоразмера.

Дополнительные буквенные индексы в маркировке указывают на особенности конструкции:

• «т» — уменьшенные габариты;
• «у» — усиленная версия.

Изменение маркировки без согласования не допускается.

Основные характеристики

Стеновые блоки СТК 24 — прочные железобетонные конструкции с Г-образным сечением, предназначенные для строительства коллекторов и защиты коммуникаций. Изделия производятся в соответствии с нормами Альбома ПС 103 и СНиП II-Г.10-62.

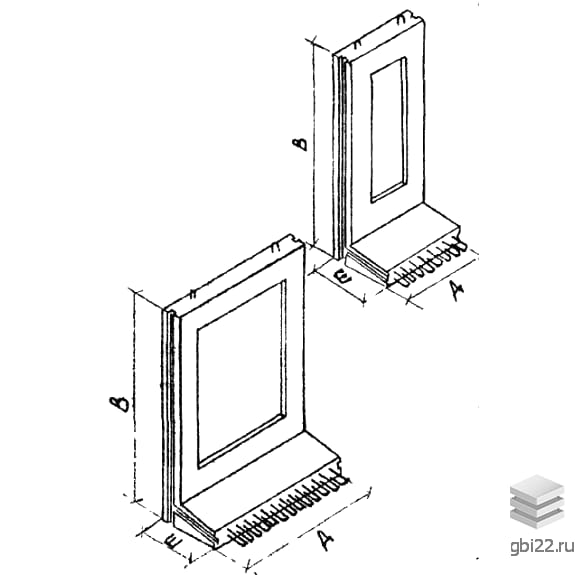

Конструктивные особенности

Блоки оснащены:

• Сквозным прямоугольным отверстием в центральной части;
• Арматурными выпусками на торцах для соединения с плитами днища;
• Специальными угловыми модификациями для монтажа в углах камер.

Технические параметры

• Габариты: 2380?600?2590 мм;
• Вес: 2600 кг;
• Марка бетона: М300;
• Нагрузки: рассчитаны на Н30 и НК80;
• Глубина заложения: до 4 м.

Применение

Блоки СТК 24 используются при строительстве:

• Коллекторов для теплосетей (трубы до 800 мм);
• Магистральных трубопроводов;
• Защитных камер от грунтового давления и внешних воздействий.

Производство и материалы

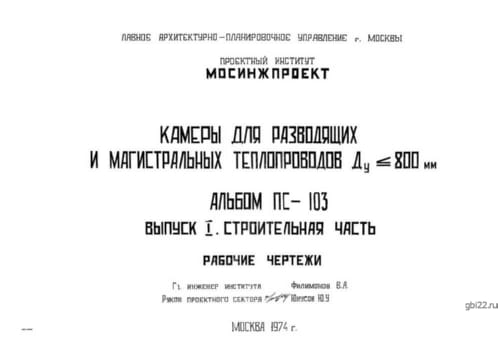

Изготовление регламентируется Альбомом ПС 103:

• Опалубка: стальные формы для точной геометрии;
• Бетон: тяжелый, марки М300, с индивидуальным подбором морозостойкости и водонепроницаемости;
• Армирование: каркасы из горячекатаной стали с защитным слоем от коррозии.

Контроль качества и транспортировка

Перед поставкой блоки проходят испытания, результаты фиксируются в сертификатах. Требования к состоянию:

• Отсутствие трещин, сколов и оголенной арматуры;
• Покрытие металлических элементов антикоррозионными составами.

Правила транспортировки:

• Складирование в рабочем положении на устойчивых опорах;
• Погрузка с помощью спецтехники за строповочные петли (сталь класса AI);
• Защита от механических повреждений и контакта с грунтом.
