Угловые блоки КУ 21 – ключевые элементы сборных ЖБ коллекторов

Блоки угловые КУ 21 – это важные компоненты сборных железобетонных конструкций, используемых при строительстве подземных коммуникаций открытым способом. Они находят применение при обустройстве инженерных тоннелей, камер и каналов.

Маркировка угловых блоков

В технической документации приняты следующие обозначения:

• КУ 21
• КУ 25
• КУ 32
• КУ 36
• КУ 39

Расшифровка обозначений

Маркировка содержит важную информацию о типе конструкции и ее параметрах:

• КУ – коллекторный угловой блок
• 21 – высота коллектора в дециметрах (в свету)

Конструктивные особенности

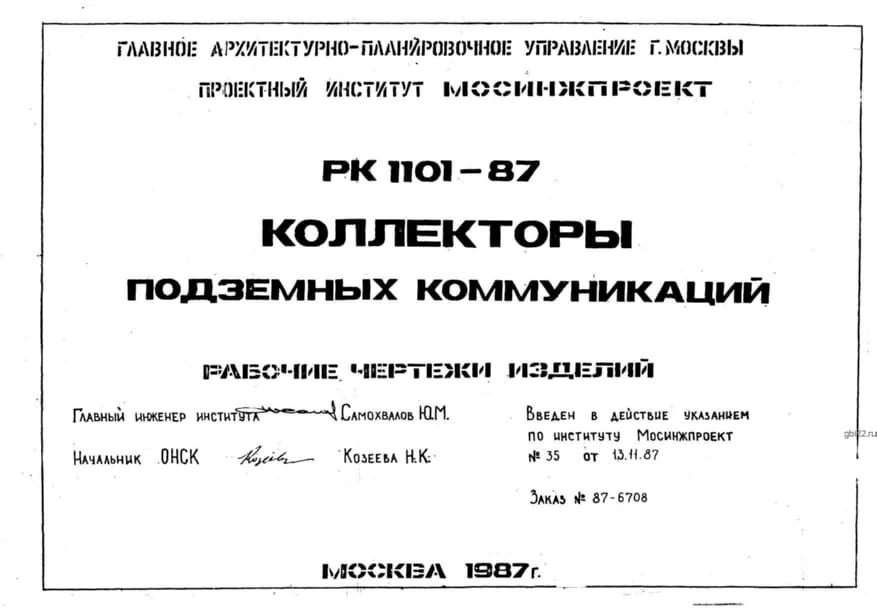

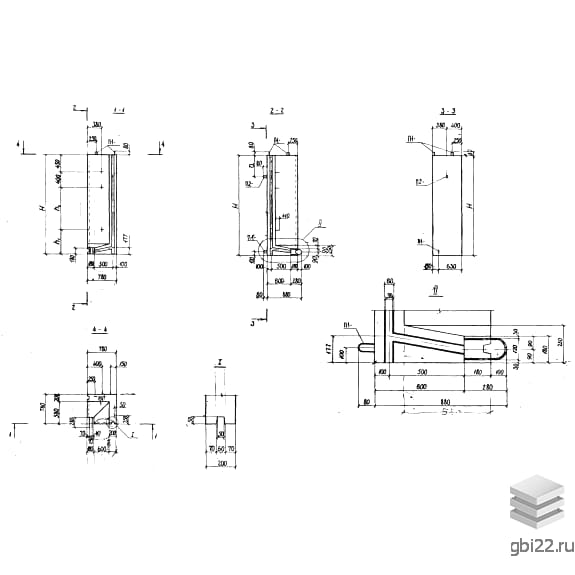

Изделия представляют собой две железобетонные плиты с опорными элементами, соединенные под прямым углом. Конструкция напоминает сапожок в сечении. Производство регламентировано Альбомом РК 1101-87.

Основные характеристики

• Длина: 600 мм
• Ширина: 780 мм
• Высота: 2290 мм
• Вес: 1700 кг
• Марка бетона: М300 (В22,5)
• Объем бетона: 0,68 м?

Технические параметры

Изделия отличаются повышенной прочностью благодаря:

• Армированию сталью классов А-І, А-ІІІ (ГОСТ 10922-75)
• Защитному бетонному слою (20 мм – над рабочей арматурой)
• 75 циклам морозостойкости
• Антикоррозийной обработке металлических элементов

Область применения

Блоки предназначены для:

• Строительства подземных коммуникаций
• Глубин от 0,5 до 2 метров
• Эксплуатации в различных климатических зонах (кроме зон вечной мерзлоты)

Производство и контроль качества

Изготовление включает:

• Формовку в стальных опалубках
• Термообработку для достижения отпускной прочности
• Строгий контроль параметров
• Маркировку стойкими красками

Транспортировка и хранение

Требования к складированию:

• Ровная подготовленная площадка
• Наличие подъемного оборудования
• Сортировка по маркам и датам выпуска
• Надежное крепление при перевозке (ГОСТ 13015.4-84)
