Анкерные брусья Б 1 (ИНВ 25442м)

Анкерные брусья Б 1 (ИНВ 25442м) представляют собой высокопрочные строительные элементы, предназначенные для использования в различных конструкциях. Маркировка изделия расшифровывается следующим образом:

Б – тип конструкции (анкерный брус);

1 – порядковый номер типоразмера элемента;

ИНВ 25442м – уникальный идентификатор, отражающий спецификации и характеристики изделия.

Основные характеристики

Длина: 6000 мм

Ширина: 1000 мм

Высота: 600 мм

Вес: 4500 кг

Марка бетона: М400

Применение

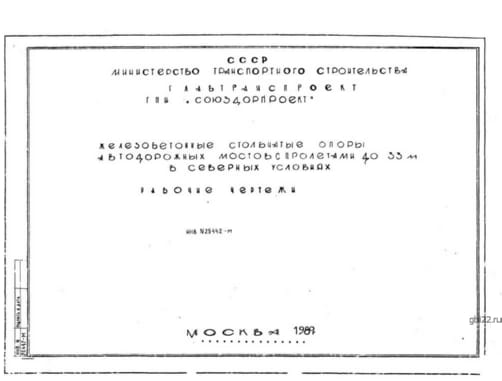

Эти элементы используются при строительстве автомобильных мостов с пролетами до 33 м, особенно в условиях северного климата. Они являются частью сборно-монолитных конструкций и работают в сочетании с другими элементами, предусмотренными в нормативном документе ИНВ 25442м.

Конструкция и особенности

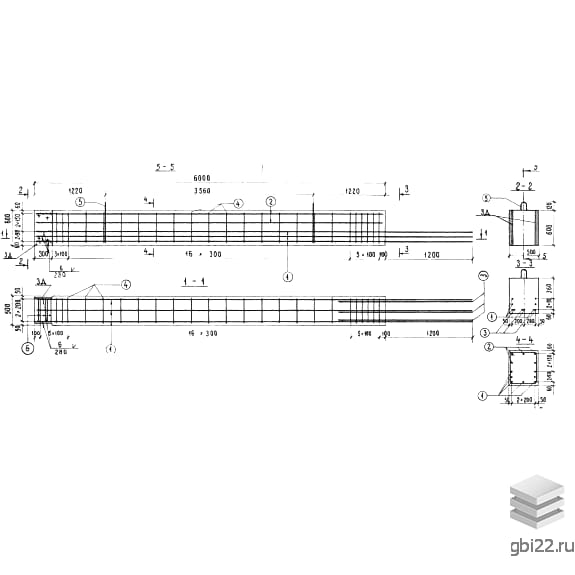

Брусья имеют прямоугольную форму с арматурными выпусками длиной 1200 мм на одном из торцевых концов. Для удобства монтажа и транспортировки на теле элемента предусмотрены строповочные петли. Наличие арматурных выпусков и закладных деталей обеспечивает надежное соединение с соседними элементами в каркасе мостового полотна.

Качество и стандарты

При проектировании и производстве анкерных брусьев учитывались требования СНиП II-18-76. Для достижения высококачественной продукции необходимо использовать стальные опалубочные формы, которые точно передают все геометрические параметры, указанные в рабочих чертежах.

Материалы

В качестве основного сырья используется тяжелый бетон марки М400, обладающий прочностью на сжатие и морозостойкостью f300. Водонепроницаемость бетона определяется в зависимости от климатических условий региона строительства.

Арматура и защита

Высокая прочность конструкции достигается благодаря наличию арматурных каркасов и сеток, изготовленных из стали классов AI и AII, соответствующей требованиям ГОСТ 5781-61. Строповочные петли изготавливаются из стали класса AI диаметром 20 мм, а закладные детали – из полосового проката по ГОСТ 19281-73. Для анкеров используется сталь класса AII диаметром 22 мм.

Транспортировка и хранение

Перед отправкой элементы проходят испытания на соответствие нормативным требованиям. Складирование и транспортировка анкерных брусьев Б 1 (ИНВ 25442м) должны осуществляться с соблюдением правил безопасности. Рекомендуется укладывать их в горизонтальные штабеля с защитой от механических повреждений, а арматурные выпуски следует беречь от коррозии.

Заключение

Для погрузочно-разгрузочных работ необходимо использовать специализированную технику, подъем осуществляется исключительно за монтажные петли.
