Диафрагмы Д 1 (ИНВ 25442м)

Диафрагмы Д 1 (ИНВ 25442м) представляют собой унифицированные строительные элементы, обладающие высокой прочностью. Эти конструкции имеют прямоугольную форму и оснащены необходимыми закладными деталями для соединения с соседними элементами.

Маркировка изделий

Маркировка Д 1 (ИНВ 25442м) расшифровывается следующим образом:

Д – тип конструкции (диафрагма);

1 – порядковый номер типоразмера элемента.

Запрещается вносить изменения в маркировочные знаки, так как это может привести к ошибкам при выборе строительных материалов. Также необходимо указывать массу, дату производства и штампы отдела технического контроля.

Основные характеристики

Длина: 4990 мм

Ширина: 2100 мм

Высота: 400 мм

Вес: 10500 кг

Марка бетона: М400

Применение

Диафрагмы используются при строительстве автодорожных мостов с пролетами до 33 м, особенно в северных условиях. Они входят в состав опор и примыкают к столбам, поддерживающим мостовое полотно.

Особенности конструкции

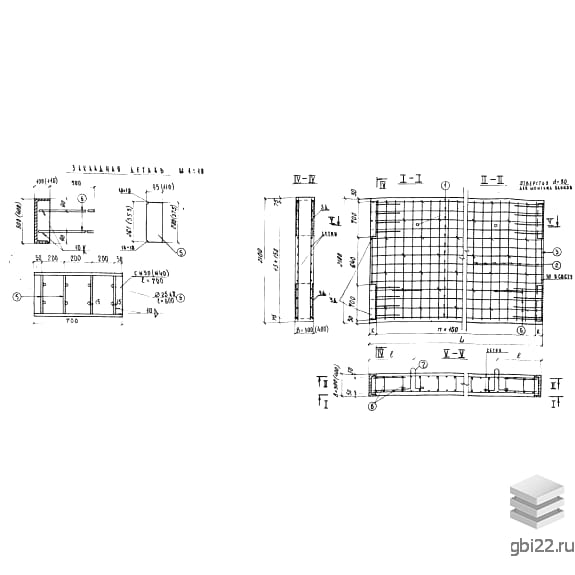

Конструкция обладает высокой прочностью, надежностью и длительным сроком службы. Монтаж упрощается благодаря наличию строповочных отверстий диаметром 80 мм, расположенных на верхней продольной грани, близко к торцам.

Производственные требования

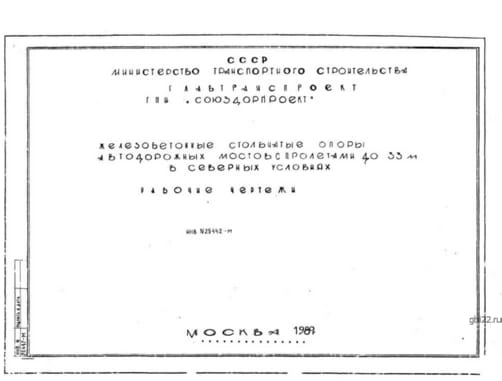

Изготовление диафрагм Д 1 (ИНВ 25442м) осуществляется в соответствии с нормативным документом ИНВ 25442м. Для достижения высокого качества продукции используются стальные опалубочные формы, которые обеспечивают точные геометрические пропорции.

Основным материалом является тяжелый бетон с маркой прочности не ниже М400 и морозостойкостью F300. Высокая устойчивость к нагрузкам достигается благодаря арматурным каркасам и сеткам, которые закладываются в опалубку до заливки бетона.

Защита и транспортировка

Для защиты конструкций от коррозии все металлические элементы покрываются специальными составами, а также соблюдается проектная величина защитного бетонного слоя до поверхности рабочего армирования. После достижения отпускной прочности изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах для заказчика.

Складирование и транспортировка диафрагм Д 1 (ИНВ 25442м) должны проводиться с соблюдением правил техники безопасности. Укладка осуществляется по специальным схемам, прописанным в нормативном документе ИНВ 25442м. Изделия необходимо защищать от механических повреждений, а погрузочно-разгрузочные работы выполнять с использованием специализированной техники. Запрещены сброс, навал и перемещение волоком. Все некондиционные элементы с оголенным армированием должны отбраковываться и храниться отдельно.
