Диафрагмы Д 2 (ИНВ 25442м)

Диафрагмы Д 2 (ИНВ 25442м) представляют собой стандартизированные строительные элементы, обладающие высокой прочностью. Эти конструкции имеют прямоугольную форму и оснащены необходимыми закладными деталями для соединения с соседними элементами.

Маркировка изделий

Маркировка Д 2 (ИНВ 25442м) расшифровывается следующим образом:

Д – тип конструкции (диафрагма);

2 – порядковый номер типоразмера элемента.

Запрещается вносить изменения в маркировочные знаки, так как это может привести к ошибкам при выборе строительных материалов. Также необходимо указывать массу, дату производства и штампы отдела технического контроля.

Применение

Диафрагмы используются при строительстве автодорожных мостов с пролетами до 33 м, особенно в северных условиях. Они входят в состав опор и примыкают к столбам, которые поддерживают мостовое полотно.

Особенности конструкции

Конструкция обладает высокой прочностью, надежностью и длительным сроком службы. Монтаж упрощается благодаря наличию строповочных отверстий диаметром 80 мм, расположенных на верхней продольной грани, близко к торцам.

Производственные характеристики

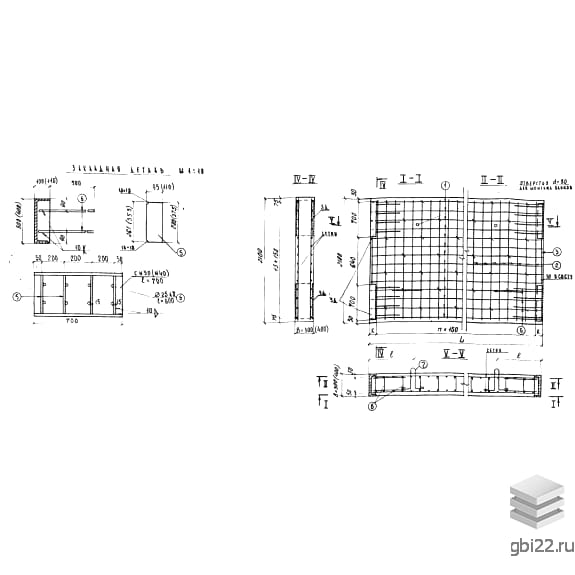

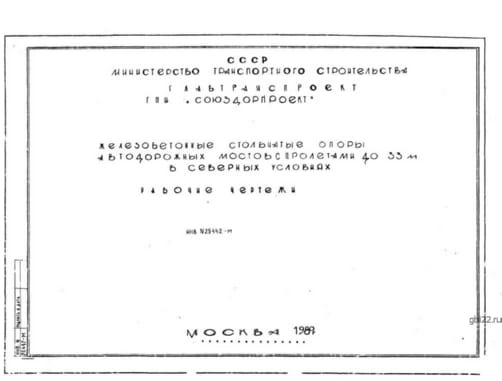

Изготовление диафрагм Д 2 (ИНВ 25442м) соответствует требованиям нормативного документа ИНВ 25442м. Для достижения высокого качества продукции используются стальные опалубочные формы, которые обеспечивают точные геометрические пропорции.

Основным материалом является тяжелый бетон марки не ниже М400 с морозостойкостью F300. Высокая устойчивость к нагрузкам достигается благодаря арматурным каркасам и сеткам, которые закладываются в опалубку до заливки бетона.

Материалы и защита

Арматура изготавливается из стали классов AI и AII, соответствующей ГОСТ 5781-61. Закладные детали производятся из полосового проката и отдельных стержней из стали классов AII и AI. Строповочные петли, необходимые для погрузочно-разгрузочных работ, изготавливаются из стали класса AI диаметром 18 мм.

Для защиты конструкций от коррозии все металлические элементы покрываются специальными составами, а также соблюдается проектная величина защитного бетонного слоя до поверхности рабочего армирования.

Приемка и транспортировка

После достижения отпускной прочности изделия проходят приемосдаточные испытания, результаты которых фиксируются в сертификатах для заказчика. Складирование и транспортировка диафрагм Д 2 (ИНВ 25442м) должны осуществляться с соблюдением правил техники безопасности.

Укладку рекомендуется производить по специальным схемам, прописанным в нормативном документе ИНВ 25442м. Изделия необходимо защищать от механических повреждений и выполнять погрузочно-разгрузочные работы с использованием специализированной техники. Запрещены сброс, навал и перемещение волоком. Все некондиционные элементы с оголенным армированием должны отбраковываться и складываться отдельно.

Основные характеристики

Длина: 6490 мм

Ширина: 2100 мм

Высота: 400 мм

Вес: 13600 кг

Марка бетона: М400
