Объемные блоки шахт лифтов ШЛ 50с-9 в1

Маркировка и расшифровка обозначений

Конструкции маркируются комбинацией символов ШЛ 50с-9 в1, где:

• ШЛ – шахта лифта (объемный блок);
• 50 – грузоподъемность (5000 кг);
• с – расположение противовеса (сзади);
• 9 – высота изделия (9 дм);
• в1 – технологическая модификация.

При наличии символа «г» блок предназначен для грузопассажирских лифтов. Изменение маркировки не допускается.

Конструктивные особенности

Блоки ШЛ 50с-9 в1 представляют собой пустотелые бетонные короба с прямоугольными проемами на боковых гранях. Изготавливаются в двух вариантах:

• Основные модули;
• Доборные элементы (для корректировки размеров).

Применение в строительстве

Конструкции используются при возведении многоэтажных жилых комплексов для обустройства лифтовых шахт. Преимущества:

• Быстрый монтаж за счет монолитности;
• Сокращение сроков сдачи объекта;
• Универсальность для типовых проектов.

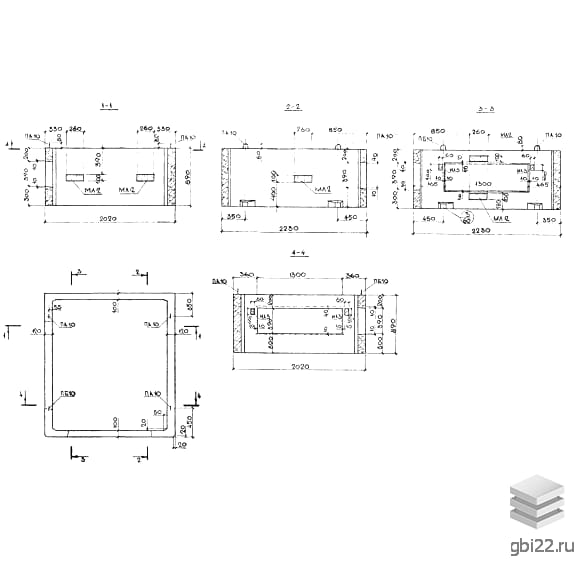

Технические параметры

• Длина: 2230 мм
• Ширина: 2020 мм
• Высота: 890 мм
• Вес: 1980 кг
• Марка бетона: М200 (морозостойкость F50)

Производство и контроль качества

Изготовление соответствует нормам:

• РС 0462-77, ИЖ 28, НК 187-03
• СНиП II-21-75
• ГОСТ 380-71 (сталь для строповочных петель)
• ГОСТ 10922-75 (сварные соединения)

Армирование выполняется сетками из проволоки BpI и стержней AI. Закладные детали производятся из листового проката.

Транспортировка и хранение

Для сохранности блоков необходимо:

• Перевозить в рабочем положении;
• Использовать деревянные подкладки;
• Исключать механические повреждения.
