Блоки шахт лифтов ШЛГ 50п-3 в1: характеристики и применение

Расшифровка маркировки ШЛГ 50п-3 в1

ШЛГ 50п-3 в1 - это обозначение объемных элементов лифтовых шахт, где:

• ШЛ - шахта лифта;
• 50 - грузоподъемность (5000 кг);
• п - расположение противовеса (справа от входа);
• 3 - высота блока (3 дм);
• в1 - модификация изделия.

Буква "Г" указывает на грузопассажирский тип лифта. Маркировка является стандартизированной и не подлежит изменениям.

Основные характеристики

Блоки ШЛГ 50п-3 в1 представляют собой пустотелые бетонные конструкции с прямоугольными технологическими отверстиями на боковых поверхностях. Изделия выпускаются в двух вариантах:

• Основные модули;
• Доборные элементы уменьшенных размеров.

Технические параметры

• Длина: 2780 мм
• Ширина: 2120 мм
• Высота: 290 мм
• Вес: 745 кг
• Марка бетона: М200
• Морозостойкость: F50

Область применения

Высокопрочные блоки используются при строительстве многоквартирных домов для быстрого монтажа лифтовых шахт. Их преимущества:

• Ускорение сроков строительства;
• Совместимость с типовыми проектами;
• Соответствие нормам РС 0462-77, ИЖ 28, НК 187-03 и СНиП II-21-75.

Технология производства

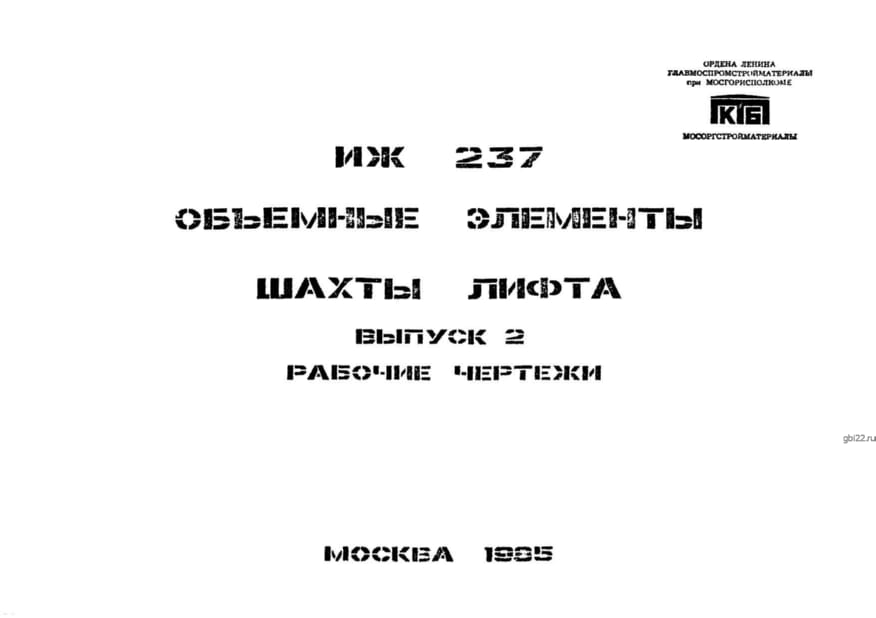

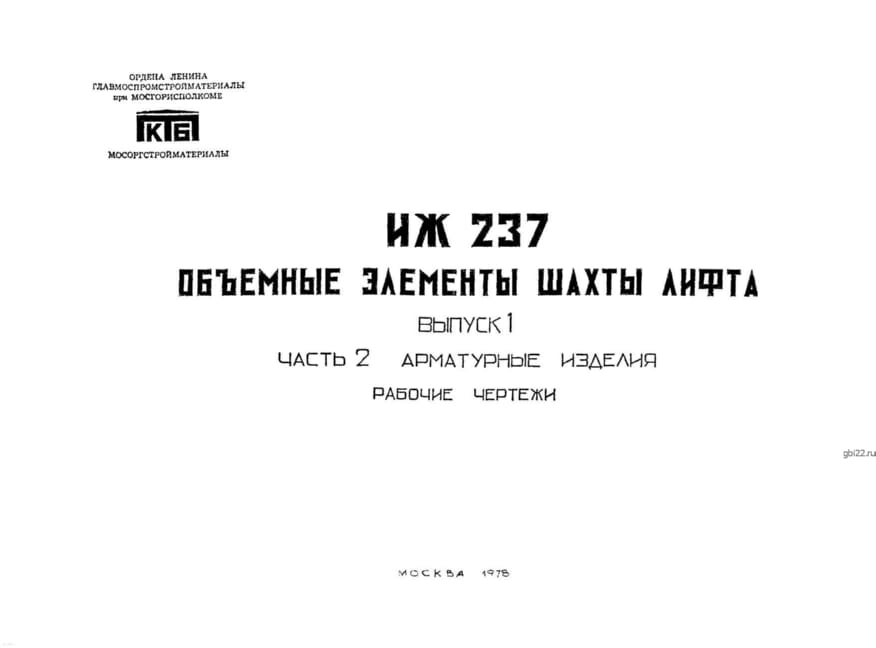

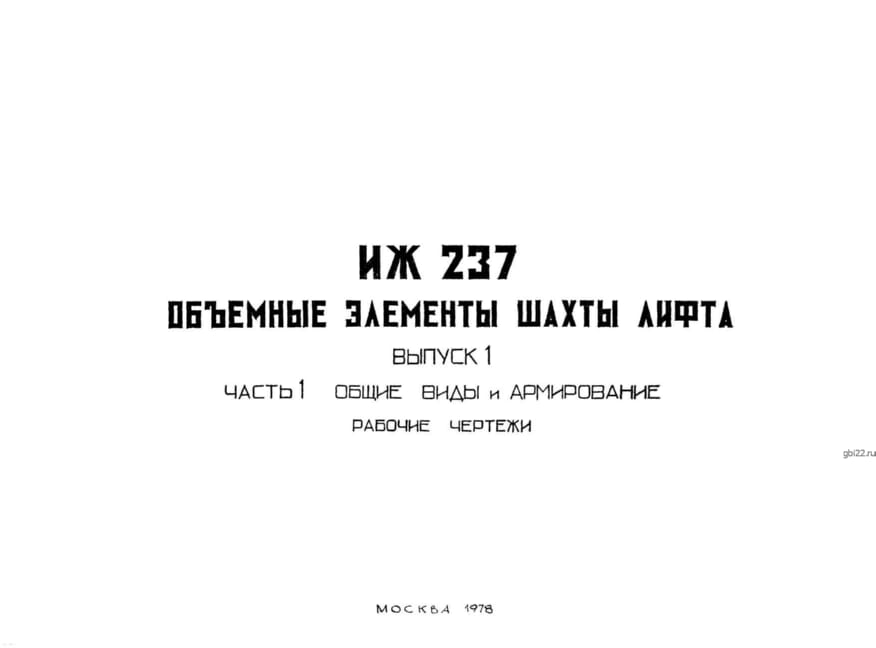

Изготовление осуществляется согласно Альбому ИЖ 237 с применением:

• Армирования проволокой BpI и стержнями AI;
• Строповочных петель из стали ВСт3пс2/ВСт3сп2 (ГОСТ 380-71);
• Закладных деталей из листового проката.

Контроль качества включает проверку сварных соединений (ГОСТ 10922-75) и испытания по ГОСТ 8829-85.

Транспортировка и хранение

Для сохранности изделий необходимо:

• Перевозить в рабочем положении;
• Использовать деревянные подкладки;
• Исключать механические повреждения.
