Объемные блоки лифтовых шахт ШЛГ 50сл-28 в1

Объемные элементы шахт лифтов ШЛГ 50сл-28 в1 – это пустотелые бетонные конструкции с прямоугольными проемами на боковых поверхностях. Изделия производятся в двух вариантах: стандартные блоки и доборные элементы для индивидуальных проектов.

Маркировка ШЛГ 50сл-28 в1

Обозначение содержит ключевые параметры:

• ШЛ – шахта лифта;
• 50 – грузоподъемность 5000 кг;
• сл – расположение противовеса слева;
• 28 – высота 2,8 м;
• в1 – модификация конструкции.

Буква «г» указывает на грузопассажирское назначение лифта.

Основные характеристики

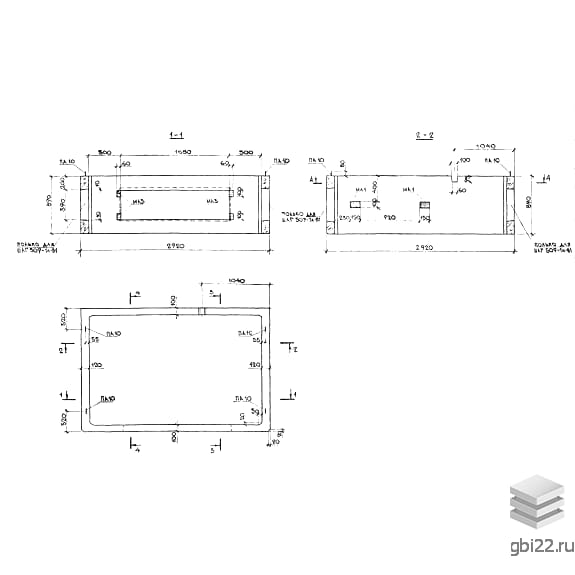

Габариты и параметры:

• Длина: 1930 мм
• Ширина: 2920 мм
• Высота: 2790 мм
• Масса: 6250 кг
• Марка бетона: М200 (F50)

Применение и преимущества

Блоки используются при возведении многоэтажных зданий для обустройства лифтовых шахт. Монолитная конструкция обеспечивает:

• Быстрый монтаж
• Соблюдение сроков строительства
• Универсальность для типовых проектов

Технология производства

Конструкции изготавливаются согласно:

• РС 0462-77
• ИЖ 28
• НК 187-03
• СНиП II-21-75

Армирование: выполняется одинарными сетками из проволоки BpI и стержней AI.

Комплектующие:

• Строповочные петли – сталь ВСт3пс2/ВСт3сп2 (ГОСТ 380-71)
• Закладные детали – листовой прокат
• Анкеры – сталь AIII (СН 393-78)

Контроль качества

Проверка осуществляется по:

• ГОСТ 10922-75 (сварные соединения)
• ГОСТ 17538-82 (допуски)
• ГОСТ 8829-85 (неразрушающие испытания)

Каждая партия сопровождается сертификатами соответствия.

Транспортировка и хранение

Требования к эксплуатации:

• Перевозка в рабочем положении
• Складирование в один ярус
• Использование деревянных подкладок

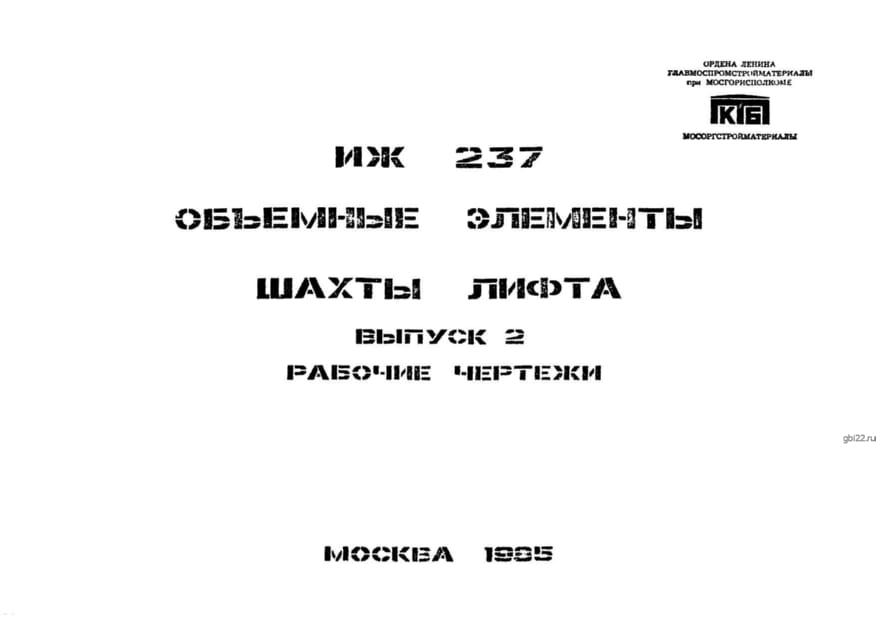

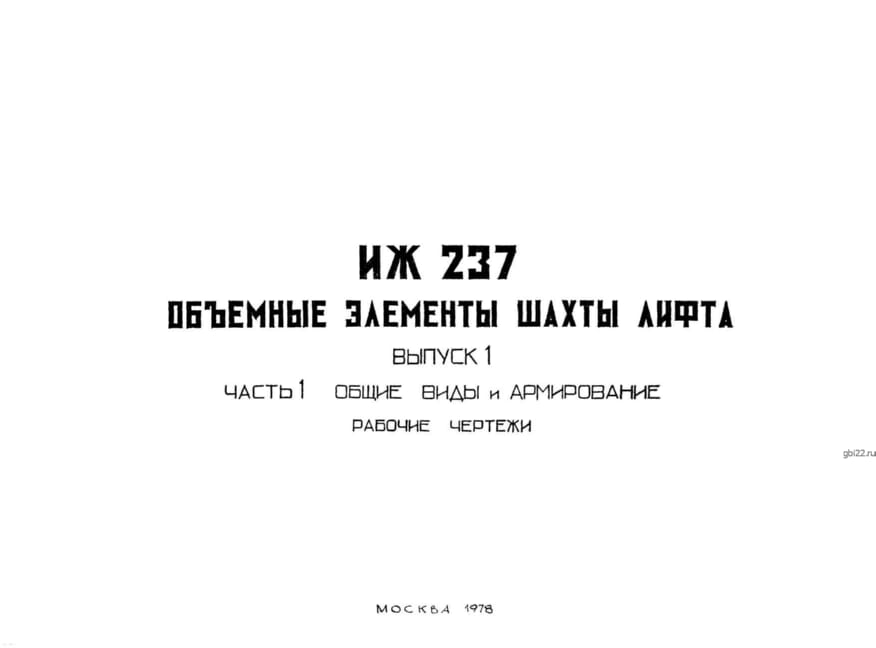

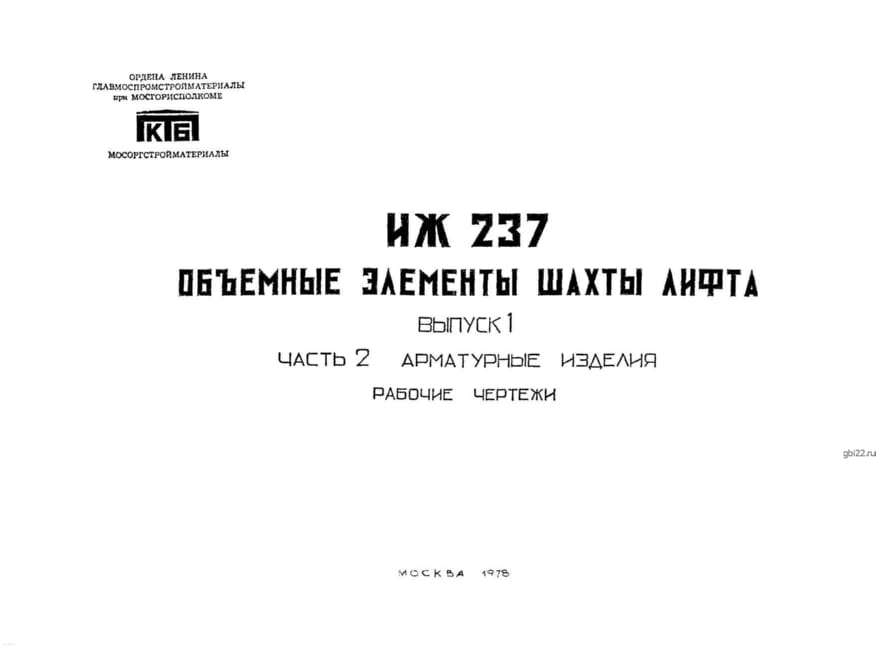

Подробные технические характеристики приведены в Альбоме ИЖ 237.
