Фундаментные блоки Ф 1 у (Альбом СК) – высокопрочные строительные конструкции

Маркировка и расшифровка обозначений

Ф 1 у (Альбом СК) – это обозначение содержит ключевую информацию о характеристиках изделия:

• Ф – тип конструкции (фундаментный блок);
• 1 – номер типоразмера;
• у – указание на соответствие альбому технических решений СК.

Дополнительно на поверхность наносятся данные о массе, дате изготовления и отметка ОТК.

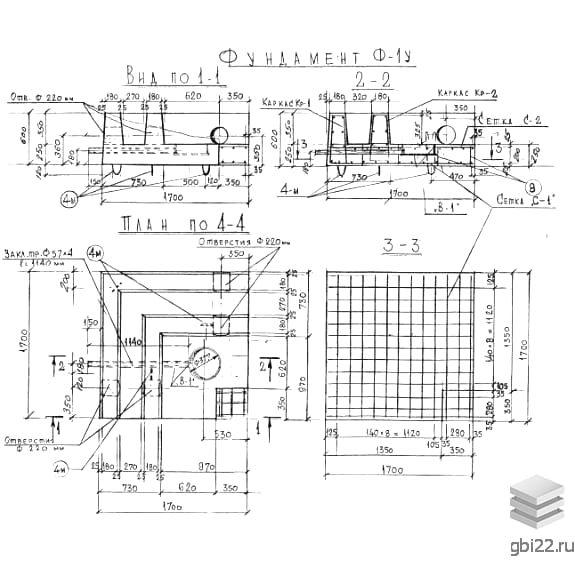

Конструктивные особенности

Изделие представляет собой железобетонную плиту с двумя трапециевидными выступами, расположенными параллельно вдоль одной стороны и в центральной части. Конструкция оснащена:

• арматурными выпусками на одном торце для соединения с другими элементами;
• монтажными петлями на противоположной стороне для удобства транспортировки и установки.

Технические параметры

• Габариты: 1700?1700?600 мм
• Масса: 2600 кг
• Бетон: марка М300 (класс прочности В22,5)
• Водонепроницаемость: W4
• Армирование: сталь классов АI и АIII

Область применения

Блоки предназначены для возведения сборно-монолитных камер магистральных теплосетей. Используются в качестве основания для стеновых конструкций камерных сооружений. Подходят для объектов с размерами от 5,0?4,5 м? и высотой 2,0-2,5 м.

Технология производства

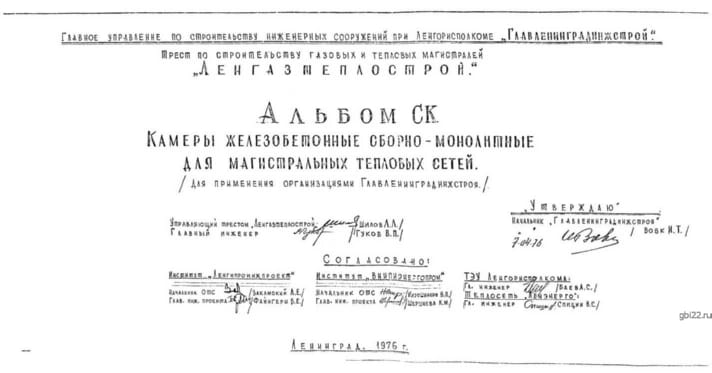

Изготовление осуществляется в стальных опалубках с соблюдением требований Альбома СК. Применяется:

• тяжелый бетон марки М300;
• стальные сетки и каркасы (ГОСТ 5781-61);
• закладные детали из стали Ст3 (ГОСТ 5681-57);
• бесшовные трубки Ст3 (ГОСТ 8732-68).

Контроль качества

Готовая продукция проходит приемо-сдаточные испытания. Каждая партия сопровождается сертификатами соответствия.

Транспортировка и хранение

• Перевозка и складирование – только в рабочем положении;
• Обязательное использование деревянных подкладок;
• Защита от механических повреждений и коррозии;
• Отдельное хранение бракованных изделий.
