Фундамент КО 120: технические характеристики и особенности

Фундамент КО 120 – это трапециевидная железобетонная конструкция с арматурными выпусками по торцам. Верхняя часть оснащена прямоугольным отверстием для монтажа колонн с последующим бетонированием.

Маркировка изделия

На поверхность фундамента наносится специальное обозначение, включающее буквенно-цифровой код:

• КО – тип конструкции (фундамент);
• 120 – номер типоразмера.

Дополнительно указываются дата изготовления, масса, данные производителя и отметка ОТК. Для маркировки используется атмосферостойкая масляная краска.

Основные параметры

• Габариты: 1300?1300?650 мм
• Масса: 1580 кг
• Бетон: марка М300 (класс В22,5)
• Морозостойкость: F75
• Несущая способность: до 116 тонн (при сопротивлении грунта ?2 кгс/см?)

Область применения

Конструкция предназначена для:

• Устройства оснований под колонны в подземных коллекторах

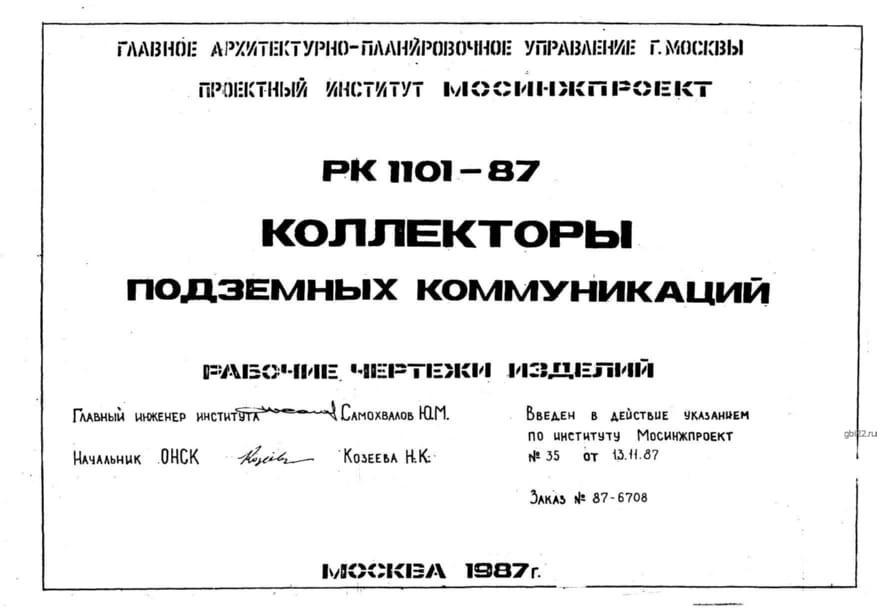

• Совместного использования с элементами по Альбому 1101-87
• Создания надежной опоры для несущих конструкций

Технология производства

Изготовление регламентируется Альбомом 1101-87 и включает:

• Применение бетона класса В22,5 с водонепроницаемостью по климатическим условиям
• Использование арматуры классов AI, AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80)
• Антикоррозийную обработку металлических элементов
• Контроль геометрических параметров и защитного слоя бетона

Транспортировка и хранение

Требования к складированию:

• Размещение на подготовленных площадках с деревянными подкладками
• Фиксация против смещений (ГОСТ 13015.4-84, СНиП III-16-80)
• Защита арматурных выпусков от повреждений
• Соблюдение норм безопасности (СНиП III-4-80)
