Фундаменты плитного типа ФП 6-5-1: характеристики и применение

Маркировка и расшифровка изделий

ФП 6-5-1 – это железобетонные элементы усиленной конструкции, предназначенные для монтажа оросительных систем в промышленности и сельском хозяйстве. Производство таких фундаментов осуществляется только на специализированных заводах ЖБИ.

Расшифровка маркировки:

• Ф – фундамент плитного типа;
• 6 – длина подошвы (в дециметрах);
• 5 – ширина подошвы (в дециметрах);
• 1 – индекс несущей способности.

Конструктивные особенности

Фундамент ФП 6-5-1 состоит из:

• Квадратной подошвы;
• Подколонника стаканного типа с прямоугольным углублением для монтажа опорных колонн.

Фиксация колонн обеспечивается:

• Сваркой к внутренним стенкам стакана;
• Бетонированием смесью марки М200.

Технические параметры

• Длина: 600 мм
• Ширина: 450 мм
• Высота: 100 мм
• Вес: 68 кг
• Объем бетона: 0,027 м?
• Марка бетона: М200

Эксплуатационные преимущества

Фундаменты ФП 6-5-1 обладают:

• Высокой несущей способностью;
• Устойчивостью к влаге (W2);
• Морозостойкостью (F200);
• Стойкостью к механическим и химическим воздействиям.

Особенности монтажа и транспортировки

• Для перемещения предусмотрены монтажные петли;
• Складирование допускается штабелями до 2 м высотой;
• Требуется использование деревянных прокладок толщиной от 60 мм.

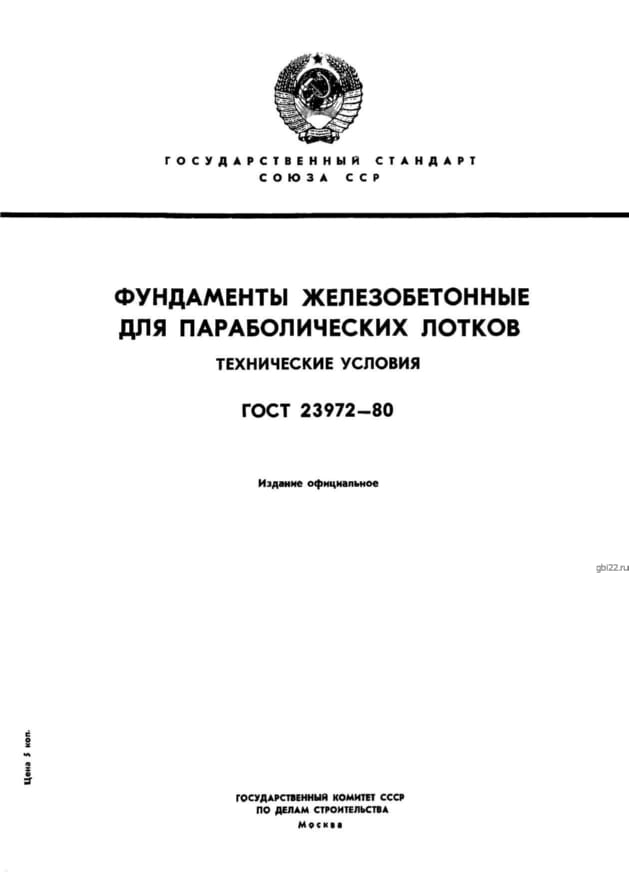

Подробные технические требования и методы расчета приведены в ГОСТ 23972-80.
