Код товара:
66 384 руб.
цена с НДС*
Цена за 1м3, руб
52 685 с НДС*

ГОСТ Р 54272-2010

Краткие характеристики
Длина, мм
2500
Ширина, мм
1300
Высота, мм
670
Вес, кг
3150

Все характеристики
Длина, мм
2500
Ширина, мм
1300
Высота, мм
670
Вес, кг
3150
Количество в квадратом метре, шт
0,31
Нормы погрузки на авто
6
Ссылка на стандарт
https://disk.yandex.ru/d/PDtswAy-0aOJIw
Расход стали, кг
445
Расход стали на 1м3 бетона, кг
353,17
Класс прочности
В30
Марка бетона
М400
Морозостойкость
F200-F400
Водонепроницаемость
W10-W12
Марка бетона по EN 206-1
C25/30
Геометрический объем
2,178
Объем бетона
1,26

Фундамент с уширенной полкой 3ФА (ГОСТ Р 54272-2010)

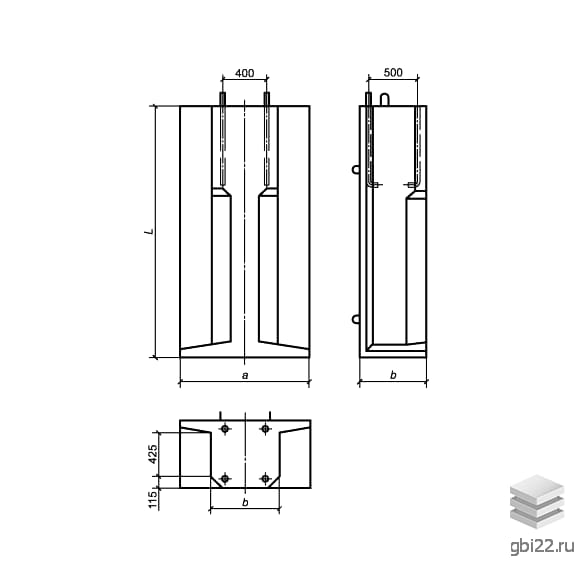

Фундамент с уширенной полкой 3ФА – это универсальное железобетонное изделие с уникальной конфигурацией. Конструкция представлена в виде прямоугольной балки, установленной на трапецеидальной плите. При вертикальном рассмотрении можно заметить две выступающие части.

Маркировка изделия

Каждое железобетонное изделие имеет свою уникальную маркировку, которая включает буквенные и цифровые группы, содержащие основную информацию о продукте. Согласно ГОСТ Р 54272-2010, символы 3ФА расшифровываются следующим образом:

3ФА – тип элемента, обозначающий фундамент с уширенной полкой и анкерным креплением опор.

Крепления и материалы

На верхней части конструкции расположены четыре анкерных крепления, предназначенные для надежной фиксации опор контактной сети. Изделия производятся из высококачественных материалов и могут использоваться в различных климатических условиях, обеспечивая длительный срок службы.

Производственные характеристики

Фундаменты изготавливаются на специализированных заводах с использованием металлических форм. В соответствии с ГОСТ Р 54272-2010, элементы производятся из тяжелого бетона класса B30. Морозостойкость варьируется от F150 до F200, в зависимости от климатических условий эксплуатации. Водонепроницаемость бетона должна соответствовать не менее W6 по требованиям ГОСТ 26633.

Армирование и защита

Армирование осуществляется с использованием стержневой горячекатаной стали класса AIII. По согласованию с заказчиком возможно применение горячекатаной стали класса A-I и проволоки класса Bp-I. Для удобства монтажа используются строповочные петли из гладкой стали класса A-I. Анкерные болты изготавливаются из стали C245 марки Ст3сп5.

Контроль качества

После достижения бетоном необходимой прочности, конструкции извлекаются из форм и проходят контрольные испытания. Проверяется поверхность на наличие пятен, наплывов, трещин и сколов. Изделия должны соответствовать рабочим чертежам, представленным в ГОСТ Р 54272-2010. Продукция, прошедшая все проверки без обнаружения дефектов, получает паспорт качества.

Хранение и транспортировка

Фундаменты с уширенной полкой следует хранить в оборудованных складских помещениях на ровном основании. Изделия укладываются в штабеля с использованием подкладочного материала, маркировка должна быть хорошо видна. Транспортировка осуществляется автомобильным и железнодорожным транспортом с надежным креплением специальными фиксаторами. Погрузка и разгрузка проводятся за строповочные петли с использованием специализированной техники.

Основные характеристики

Длина: 2500 мм

Ширина: 1300 мм

Высота: 670 мм

Вес: 3150 кг

Марка бетона: М400

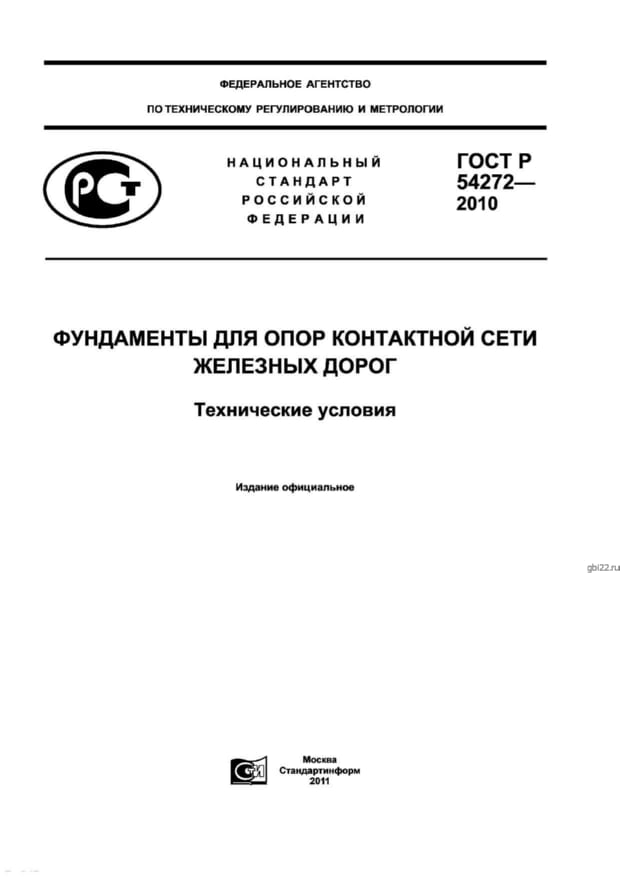

Стандарт
ГОСТ
Номер стандарта
Р 54272-2010
Статус
отменен
Год выпущенного стандарта
2011
Название стандарта
Фундаменты для опор контактной сети железных дорог. Технические условия.
