Сборные фундаменты для колонн 1Ф 15-9-1 (ГОСТ 24476-80)

Маркировка и расшифровка

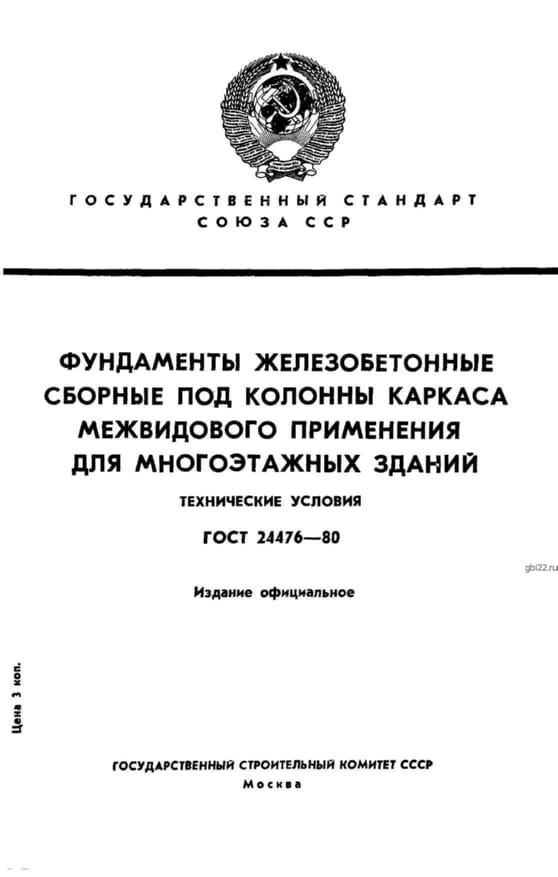

Железобетонные фундаменты типа «стакан» маркируются по стандарту ГОСТ 24476-80. Обозначение 1Ф 15-9-1 содержит ключевые параметры:

• 1 – порядковый номер в номенклатуре;
• Ф – тип изделия (фундамент под колонну);
• 15 – длина стороны подошвы (в дециметрах);
• 9 – высота конструкции (в дециметрах);
• 1 – индекс несущей способности.

Маркировка наносится на боковые грани стойкой краской и дополняется датой производства, названием завода и объемом изделия.

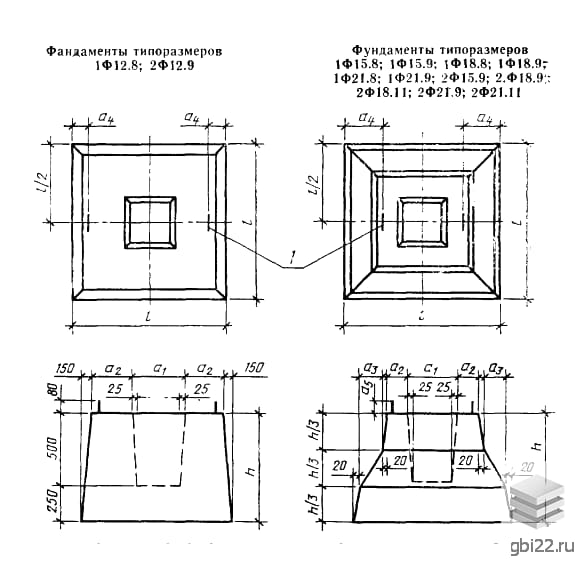

Конструктивные особенности

Фундаменты представляют собой полый квадратный «стакан» с монолитной подошвой, обеспечивающей устойчивость. Предназначены для монтажа колонн с квадратным сечением в каркасных зданиях:

• многоэтажные жилые и общественные сооружения;
• промышленные объекты;
• строения в сейсмически активных зонах.

Технические характеристики

• Габариты: 1500?1500?900 мм;
• Вес: 3250 кг;
• Марка бетона: М200 (возможно применение М200 для повышенных нагрузок);
• Армирование: каркас из стали А-ІІІ, строповые петли – арматура А-І;
• Эксплуатационные свойства: высокая несущая способность, морозостойкость (до F150), водонепроницаемость (W4-W8).

Производство и контроль качества

Изготовление ведется в металлических опалубках методом формования с обязательным соблюдением ГОСТ 24476-80. Ключевые этапы:

• использование тяжелого бетона с отпускной прочностью от 70% (зимой – до 90%);
• сварка арматурного каркаса контактным способом;
• испытания на морозостойкость, водонепроницаемость и геометрическую точность.

Транспортировка и хранение

Изделия перевозят в горизонтальном положении с фиксацией на деревянных поддонах. Складирование допускается штабелями до 2 рядов с прокладками из древесины. Для монтажа применяются встроенные строповочные петли и спецтехника.
