Фундаменты сборные для колонн 1Ф 21-8-2 (ГОСТ 24476-80)

Маркировка изделия 1Ф 21-8-2 (ГОСТ 24476-80) расшифровывается следующим образом:

• 1 – порядковый номер в номенклатуре;
• Ф – фундамент под колонну;
• 21 – длина стороны подошвы (в дециметрах);
• 8 – высота конструкции (в дециметрах);
• 2 – индекс несущей способности.

Обозначения наносятся несмываемой краской на боковые грани изделия вместе с датой производства, названием завода-изготовителя и объемом.

Основные характеристики

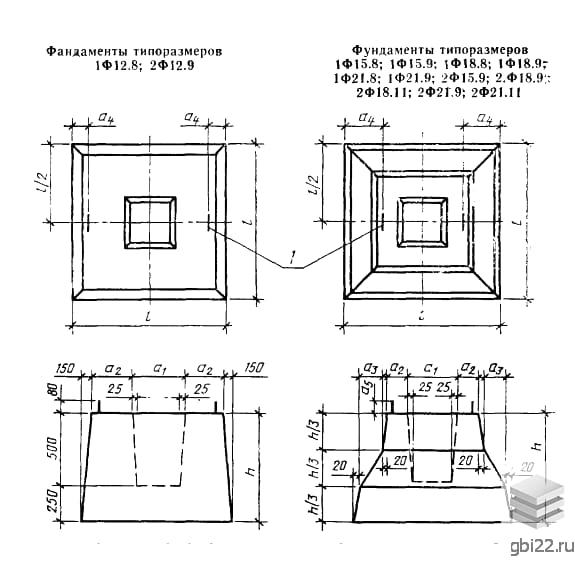

Железобетонные фундаменты типа «стакан» 1Ф 21-8-2 предназначены для монтажа колонн с квадратным сечением. Конструкция представляет собой квадратную подошву с полым стаканом для устойчивой фиксации опоры.

Применение: многоэтажные здания (производственные, общественные, жилые) с каркасно-панельной структурой. Подходят для сейсмически активных и стабильных регионов, адаптированы к любым климатическим условиям.

Ключевые преимущества:

• Высокая несущая способность;
• Устойчивость к влаге и агрессивным средам;
• Долговечность и надежность.

Технические параметры

• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 750 мм
• Вес: 4500 кг
• Марка бетона: М200

Производство и контроль качества

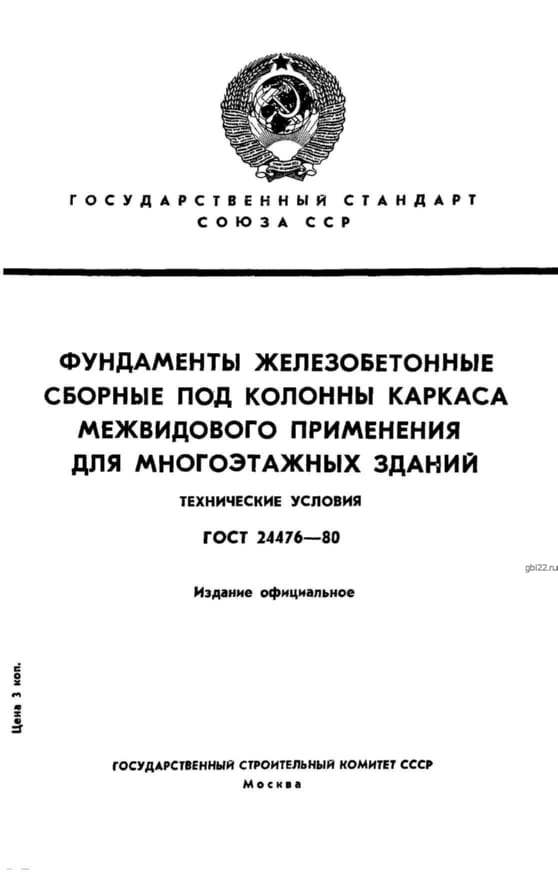

Изготовление осуществляется по ГОСТ 24476-80 методом формования в металлических или неметаллических опалубках. Отпускная прочность – 70% от проектной (до 90% зимой).

Используемые материалы:

• Бетон: тяжелый, марки М200-М200 (морозостойкость и водонепроницаемость подбираются под условия эксплуатации);
• Арматура: каркас – сталь А-III, строповочные петли – прутки А-I;
• Соединение: контактная сварка.

Обязательны испытания на прочность, геометрию, морозостойкость и водонепроницаемость.

Транспортировка и хранение

Перевозка – в горизонтальном положении с жесткой фиксацией. Складирование штабелями (до 2 рядов) с деревянными прокладками. Погрузка – спецтехникой за строповочные петли.
