Фундаменты трехлучевые стаканные ТСС 4,5-4

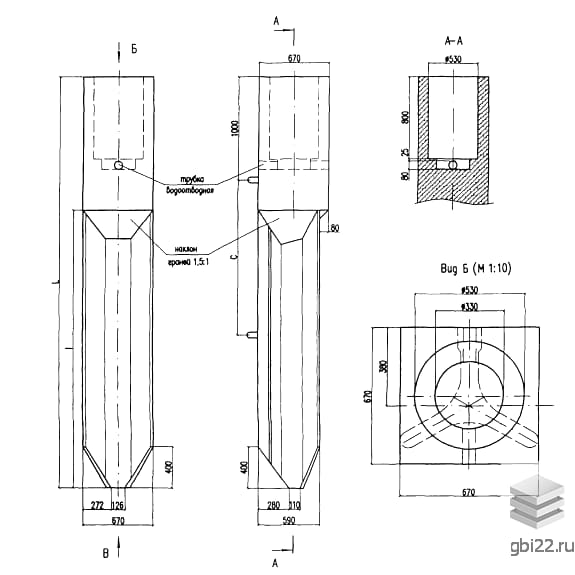

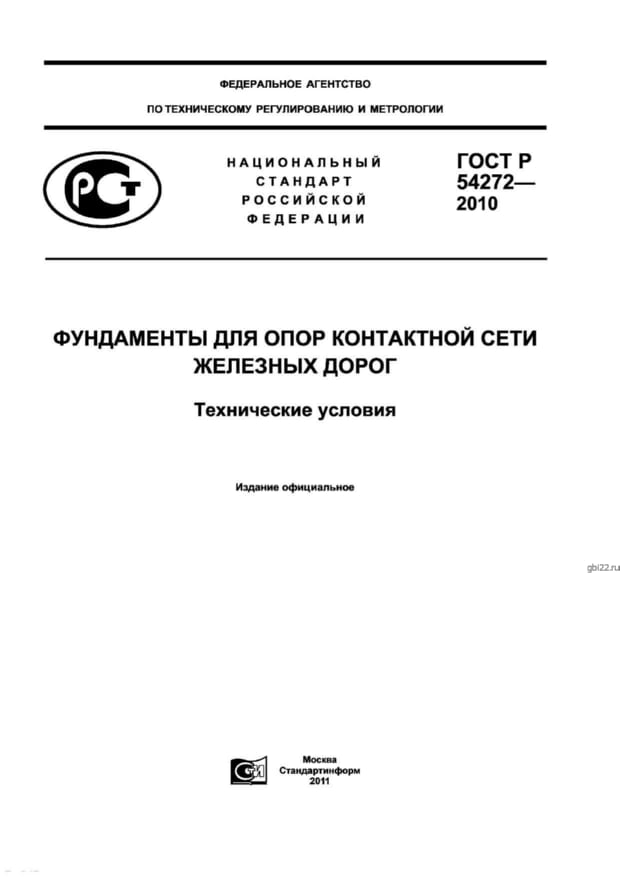

Фундаменты трехлучевые стаканные ТСС 4,5-4 (ГОСТ Р 54272-2010) представляют собой уникальные строительные элементы, имеющие характерную форму. Конструктивно они выполнены в виде прямоугольника с тремя лучами в поперечном сечении. Эти прочные основания предназначены для установки опор контактной сети на железных дорогах, как с переменным, так и с постоянным током. Рабочие чертежи этих конструкций можно найти в ГОСТ Р 54272-2010.

Маркировка изделий

Маркировка изделий обязательно указывается в документации и на готовых железобетонных элементах. Она состоит из букв и цифр, что помогает ориентироваться в номенклатуре. Согласно ГОСТ Р 54272-2010, маркировка ТСС 4,5-4 расшифровывается следующим образом:

ТСС – тип конструкции (трехлучевой стаканный фундамент);

4,5 – длина изделия в метрах;

4 – индекс несущей способности.

Основные характеристики

Длина: 4500 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 1930 кг

Марка бетона: М400

Качество и прочность

Фундаменты данного типа обладают высокой прочностью и могут использоваться в различных климатических условиях. Они способны выдерживать значительные нагрузки и обеспечивают быстрый и легкий процесс монтажа благодаря простоте погружения в грунт. Основным материалом для их производства является тяжелый бетон класса B30.

Гидроизоляция и армирование

Водонепроницаемость изделий запроектирована по классу W6, а морозостойкость варьируется от F150 до F200 в зависимости от расчетной температуры воздуха в районе строительства. Для повышения прочности конструкции используются арматурные каркасы из стали класса AIII, а строповочные петли изготавливаются из стали класса A-I. Все металлические элементы покрываются антикоррозионными составами.

Контроль качества

На производстве особое внимание уделяется контролю качества. Каждая партия проходит испытания на прочность, жесткость и трещиностойкость. Продукция, соответствующая всем требованиям, получает штамп отдела технического контроля и подтверждающие документы, что позволяет ей быть допущенной к отпуску.

Хранение и транспортировка

Складирование и транспортировка фундаментов ТСС 4,5-4 (ГОСТ Р 54272-2010) должны осуществляться в соответствии с установленными правилами. Изделия хранятся на ровной площадке, укладка производится в штабеля с использованием инвентарных подкладок для предотвращения трения. Перевозка возможна как автомобильным, так и железнодорожным транспортом, при этом конструкции должны быть надежно закреплены.

Техника безопасности

При монтаже и подъеме фундаментов необходимо использовать специализированное оборудование. Запрещается навал и сброс железобетонных изделий во время погрузочно-разгрузочных работ. Важно соблюдать осторожность и следовать правилам техники безопасности.
