Фундаменты трехлучевые стаканные ТСС 5,0-4

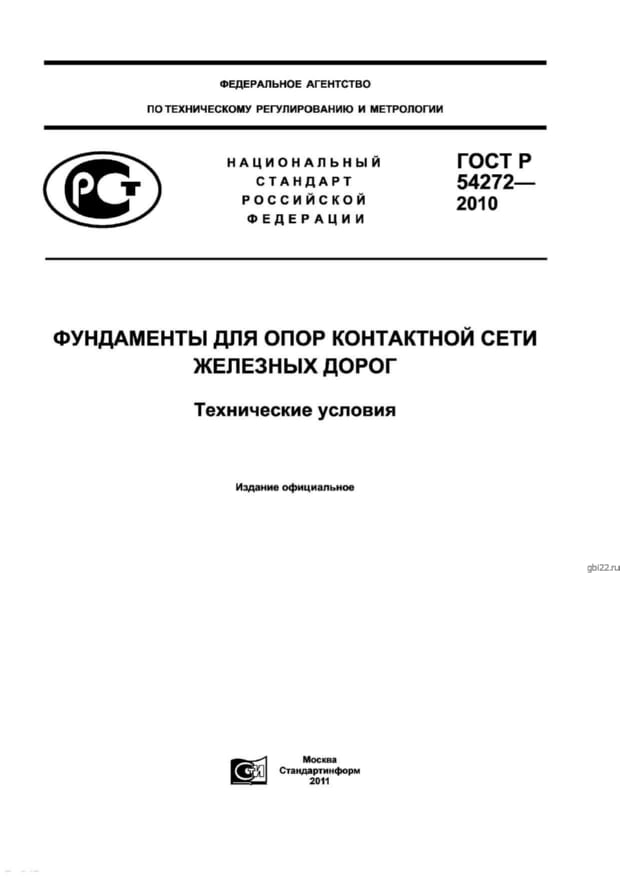

Фундаменты трехлучевые стаканные ТСС 5,0-4 (по ГОСТ Р 54272-2010) представляют собой уникальные строительные элементы, имеющие прямоугольную форму с тремя лучами в поперечном сечении. Эти конструкции служат надежной основой для установки опор контактной сети на железных дорогах, как с переменным, так и с постоянным током.

Маркировка изделий

Маркировка изделий содержит важную информацию и должна быть четко указана в документации и на самом изделии. Она состоит из букв и цифр, что облегчает ориентирование в номенклатуре. Согласно ГОСТ Р 54272-2010, расшифровка маркировки ТСС 5,0-4 выглядит следующим образом:

ТСС – тип конструкции (трехлучевой стаканный фундамент);

5,0 – длина изделия в метрах;

4 – индекс несущей способности.

Основные характеристики

Длина: 5000 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 2050 кг

Марка бетона: М400

Применение и преимущества

Эти фундаменты обладают высокой прочностью и могут использоваться в различных климатических условиях. Они способны выдерживать значительные нагрузки и ускоряют процесс монтажа благодаря легкому погружению в грунт.

Требования к качеству

Изделия должны производиться в строгом соответствии с требованиями ГОСТ Р 54272-2010. Основным материалом является тяжелый бетон класса B30. Водонепроницаемость запроектирована на уровне марки W6, а морозостойкость варьируется от F150 до F200 в зависимости от климатических условий.

Армирование и защита

Для повышения прочности конструкции используются арматурные каркасы из стали класса AIII. Строповочные петли, изготовленные из стали класса A-I, облегчают монтаж. Все металлические элементы покрываются антикоррозионными составами для защиты от воздействия внешней среды.

Контроль качества

На производстве осуществляется строгий контроль качества. Каждая партия проходит испытания на прочность, жесткость и трещиностойкость. Изделия, соответствующие всем стандартам, получают штамп отдела технического контроля и подтверждающие документы.

Хранение и транспортировка

Складирование и транспортировка фундаментов ТСС 5,0-4 должны осуществляться в соответствии с правилами, прописанными в ГОСТ Р 54272-2010. Хранение производится на ровной площадке, укладка в штабеля с использованием инвентарных подкладок для предотвращения трения. Перевозка возможна как автомобильным, так и железнодорожным транспортом с надежным креплением.
