Витринные колонны КВ 240 (Альбом 55 НТ)

Описание и расшифровка маркировки

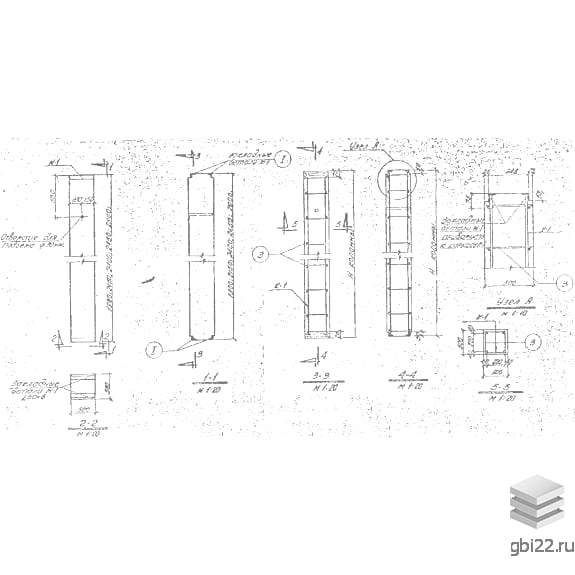

Колонны витринные КВ 240 (Альбом 55 НТ) – это прочные унифицированные строительные элементы прямоугольной формы, оснащённые закладными деталями для соединения с каркасом здания. Верхняя часть конструкции имеет монтажное отверстие диаметром 50 мм для удобства транспортировки и установки.

Расшифровка обозначений:

• КВ – витринная колонна;
• 240 – длина элемента в дециметрах (2400 мм).

Изменение маркировки не допускается, так как это может привести к ошибкам при подборе материалов для типовых проектов. На изделиях также указываются масса, дата изготовления и отметка ОТК.

Основные характеристики

Габариты:

• Длина: 2400 мм
• Ширина: 300 мм
• Высота: 300 мм
• Вес: 550 кг

Технические параметры:

• Марка бетона: М200
• Нагрузка на перекрытия: до 600 кг/м?
• Высота этажей: 1-й – 4,2 м, 2-3-й – 3,5 м, 4-5-й – 3,25 м

Область применения

Колонны используются в гражданском строительстве при реконструкции:

• жилых зданий (первые этажи, подсобные помещения);
• торговых павильонов и магазинов;
• общественных сооружений (несущие простенки).

Производство и материалы

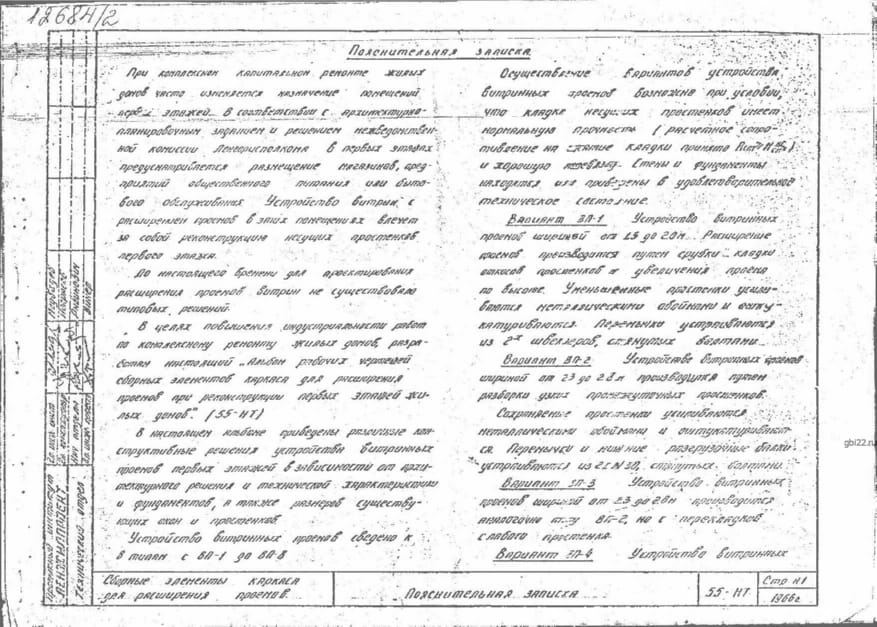

Изготовление осуществляется согласно Альбому 55 НТ с применением:

• тяжёлого бетона марки М200;
• арматурных каркасов из стали AII и проволоки В1 (ГОСТ 5781, 6727);
• металлических закладных деталей с антикоррозийной обработкой.

Транспортировка и хранение

Требуется:

• укладка в горизонтальные штабели с прокладками;
• защита от механических повреждений;
• погрузка/разгрузка спецтехникой за строповочные отверстия.
