Витринные колонны КВ 290 (Альбом 55 НТ)

Маркировка и расшифровка

КВ 290 (Альбом 55 НТ) – это высокопрочные унифицированные строительные конструкции прямоугольной формы. Маркировка элементов включает:

• КВ – тип изделия (колонна витринная);
• 290 – длина элемента в дециметрах.

Изменение маркировки недопустимо, так как это может привести к ошибкам при подборе материалов для типовых проектов. На поверхность наносятся также масса, дата изготовления и отметка ОТК.

Основные характеристики

Колонны предназначены для гражданского строительства, включая реконструкцию жилых зданий под торговые объекты. Применяются в несущих простенках с этажностью до 5 уровней:

• 1 этаж – 4,2 м;
• 2–3 этажи – 3,5 м;
• 4–5 этажи – 3,25 м.

Расчетная нагрузка – 600 кг/м?. Конструкции соответствуют требованиям СНиП II-B.1-62.

Технические параметры

• Длина: 2900 мм
• Ширина: 300 мм
• Высота: 300 мм
• Вес: 650 кг
• Марка бетона: М200

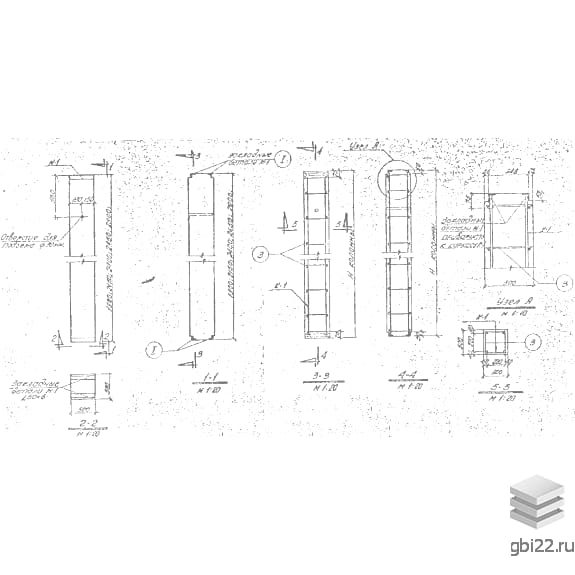

Конструктивные особенности

Изделия оснащены:

• Закладными деталями для соединения с каркасом здания;
• Строповочными отверстиями ?50 мм для монтажа и транспортировки.

Производство и материалы

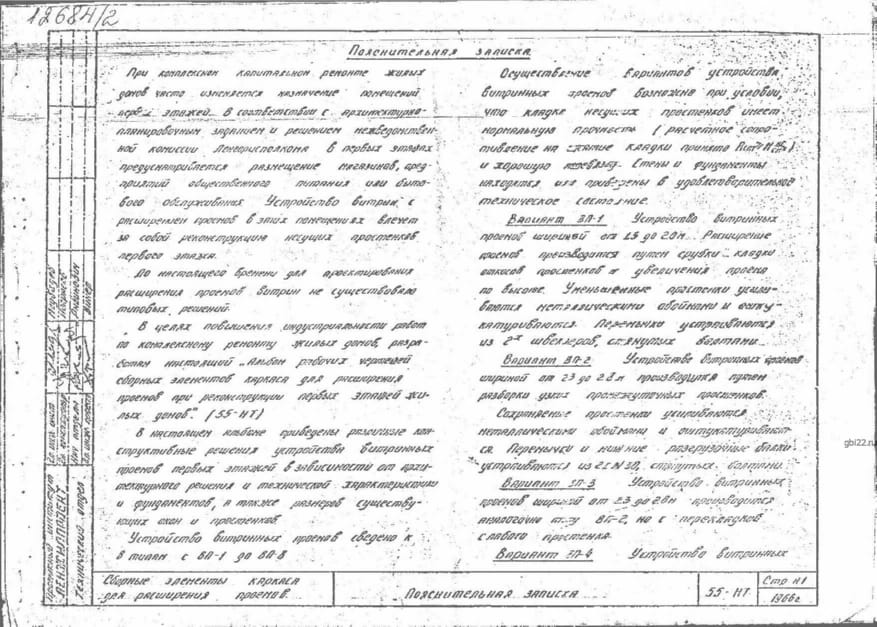

Изготовление регламентировано Альбомом 55НТ:

• Используется стальная опалубка для точного соблюдения геометрии;
• Применяется тяжелый бетон М200 с индивидуальными показателями морозостойкости и водонепроницаемости;
• Армирование выполняется сварными каркасами из стали AII и проволоки В1 (ГОСТ 5781, 6727);
• Металлические элементы проходят антикоррозионную обработку.

Транспортировка и хранение

Требования к логистике:

• Перевозка и складирование в горизонтальном положении;
• Обязательное использование прокладочных материалов;
• Погрузка только за строповочные отверстия специализированной техникой.

Поставка осуществляется после полного цикла испытаний с комплектом сопроводительной документации.
