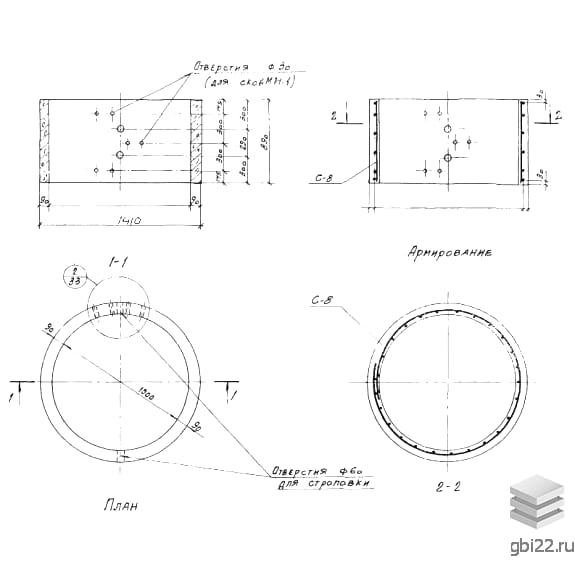

Кольцо колодца стеновое КС 13-9 (ГОСТ 8020-90)

Кольцо колодца стеновое КС 13-9 – это надежное железобетонное изделие цилиндрической формы с полой внутренней частью. Эти конструкции используются для создания круглых колодцев подземных трубопроводов, включая канализационные, водопроводные и газопроводные сети. Применение таких сооружений оправдано благодаря их высокой устойчивости к деформациям и негативному воздействию грунтовых вод и почвы.

Расшифровка маркировки

Марка сборных элементов для колодезных сооружений, включая кольца, обозначается буквами и цифрами. Каждая буква и цифра несет информацию о ключевых характеристиках и конструктивных особенностях изделия. Рассмотрим расшифровку марки КС 13-9 (ГОСТ 8020-90):

КС – стеновое кольцо рабочей камеры или горловины колодца;

13 – внутренний диаметр (в дм);

9 – высота (в дм).

Основные характеристики

Длина: 1410 мм

Ширина: 1410 мм

Высота: 890 мм

Вес: 742 кг

Марка бетона: М200

Производственные особенности

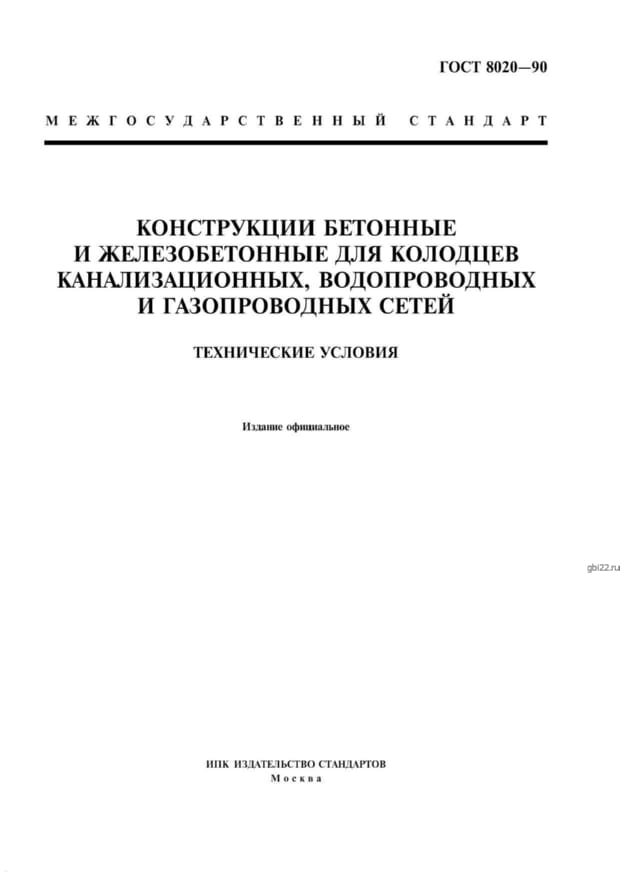

Стеновые железобетонные кольца изготавливаются в заводских условиях или на специально подготовленных площадках. Основным регламентом, определяющим производственные нормы, является ГОСТ 8020-90. Используемый материал – тяжелый бетон, ингредиенты которого тщательно подобраны и уплотнены. Основные компоненты включают вяжущий материал (цемент), воду, а также мелкие и крупные заполнители.

Водонепроницаемость и армирование

Поскольку изделия взаимодействуют с грунтами, важной характеристикой бетонной смеси является водонепроницаемость, которая должна быть не ниже W4. Для повышения прочности и устойчивости к различным воздействиям кольцо колодца армируется. Армирование представляет собой дополнительное укрепление бетонного изделия с помощью сваренных стальных элементов.

Качество и контроль

Оценка качества готовых КС 13-9 (ГОСТ 8020-90) осуществляется через контрольные испытания на прочность, жесткость и трещиностойкость. Результаты должны соответствовать стандартам, установленным ГОСТ 13015.

Хранение и транспортировка

Складирование железобетонных колец должно осуществляться штабелями, не более двух рядов, в шашечном порядке. При хранении и транспортировке необходимо использовать деревянные прокладки и подкладки. Перемещение КС 13-9 с помощью крана должно проводиться с осторожностью, соблюдая угол стропования в 45 градусов. Для перевозки колец используются грузовые автомобили и прицепы с необходимой грузоподъемностью, а сами элементы фиксируются тросами и проволокой, чтобы избежать смещения и соприкосновения со стенками кузова.
