Опорное кольцо К1: назначение, характеристики, монтаж

Кольцо опорное К1 – стандартизированное железобетонное изделие, предназначенное для регулировки высоты дорожных люков и их выравнивания относительно покрытия. Применяется при:

• строительстве и ремонте дорог;
• обустройстве кабельной канализации;
• корректировке глубины телефонных колодцев.

Маркировка изделия

Обозначение К1 расшифровывается:

• К – кольцо;
• 1 – типоразмер конструкции.

На боковой поверхности нанесен штамп ОТК.

Технические параметры

• Габариты (Д?Ш?В): 1000?1000?180 мм
• Масса: 130 кг
• Класс бетона: В22,5 (М300)
• Водонепроницаемость: W4

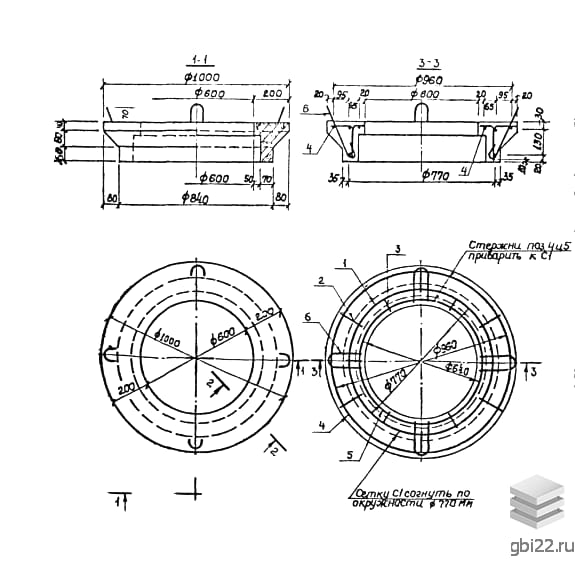

Особенности конструкции

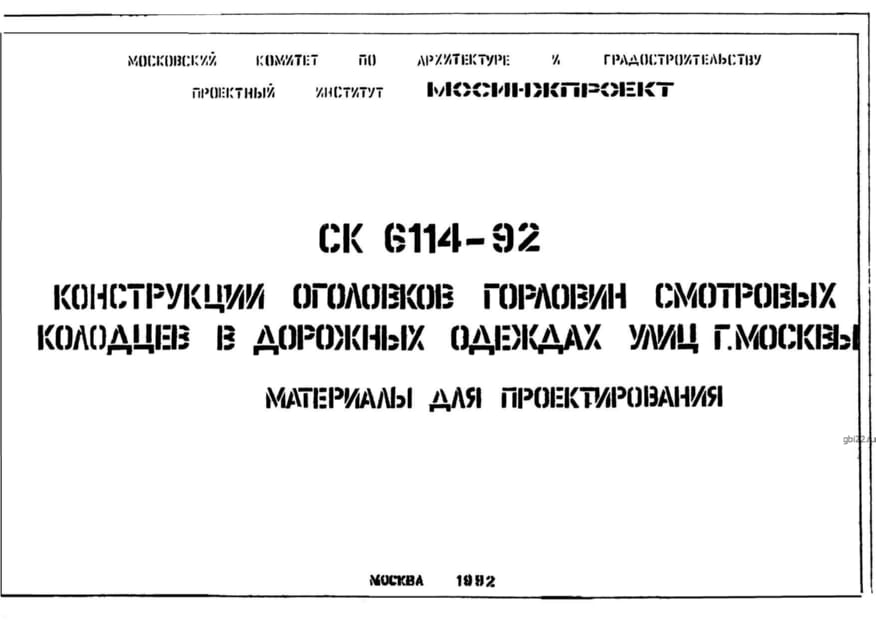

Изделие изготавливается в соответствии с Альбомом СК 6114-92 и обладает:

• армированием стальными каркасами классов A-I-III;
• антикоррозийной обработкой выступающих элементов;
• добавлением уплотняющих присадок в бетонную смесь.

Область применения

Предназначено для колодцев типов:

• ККС
• ККСр
• ККСС

Устанавливается на проезжей части, тротуарах и других участках с нагрузкой.

Монтаж и эксплуатация

Монтаж осуществляется на бетонно-щебеночную подушку с последующей установкой люка. Требования к хранению и транспортировке:

• штабелирование не выше 5 рядов;
• прокладки между кольцами ?40 мм;
• максимальная высота штабеля при перевозке – 2,5 м.

Изделие отличается повышенной прочностью, устойчивостью к динамическим нагрузкам и длительным сроком службы в различных условиях эксплуатации.
