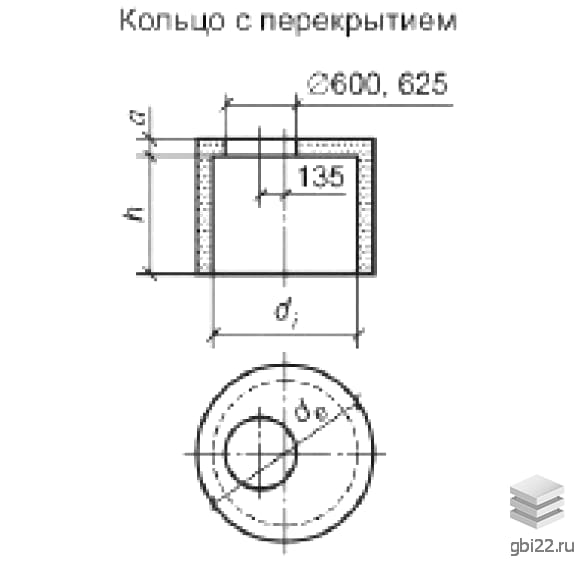

Кольцо с перекрытием КСП 20-9 (ГОСТ 8020-2016)

Кольцо с перекрытием КСП 20-9 – это промышленное изделие, предназначенное для строительства колодцев, состоящее из плитной и цилиндрической частей. Оно используется для возведения стен подземных колодцев и отличается высокой прочностью и жесткостью, что позволяет эксплуатировать его в различных климатических условиях, а также в агрессивных средах и регионах с высокой сейсмической активностью.

Маркировка изделия

Маркировка кольца КСП 20-9 проставляется стойкой краской темного цвета на боковой поверхности и включает в себя буквенно-цифровые комбинации, которые обозначают наименование и ключевые характеристики:

КСП – тип конструкции (кольцо с перекрытием);

20 – внутренний диаметр конструкции (в дм);

9 – высота конструкции (в дм).

Основные характеристики

Длина: 2200 мм

Ширина: 2200 мм

Высота: 890 мм

Вес: 2775 кг

Марка бетона: В15

Материалы и технологии

При производстве колец используется тяжелый высокопрочный бетон класса В15, который обладает морозостойкостью не ниже F400 и водонепроницаемостью не менее W4. Данная марка бетона отличается высокой коррозийной стойкостью и трещиностойкостью.

Изготовление колец осуществляется с применением метода вибропресования, что улучшает качество и прочность конструкции, обеспечивая плотную поверхность. Для повышения прочности детали армируются стальными каркасами из горячекатаной стали классов A-I и A-III по ГОСТ 5781, а также арматурной проволокой класса Вр-I по ГОСТ 6272.

Контроль качества

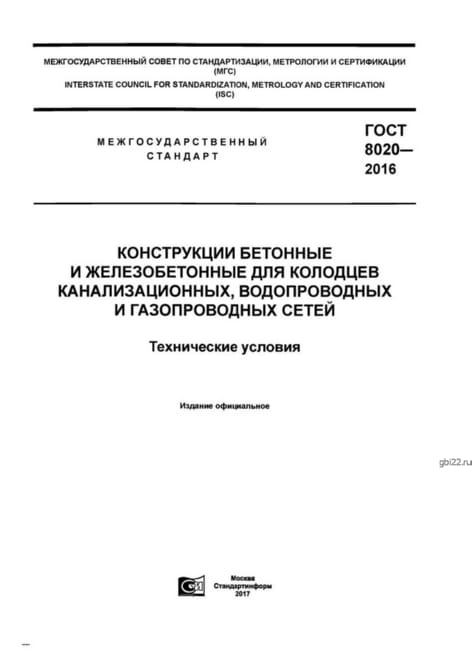

Производство колец должно соответствовать требованиям ГОСТ 8020-2016. Готовые изделия проходят обязательный контроль на всех этапах, начиная от выбора сырья и заканчивая оформлением технического паспорта. В процессе проверок кольца оцениваются на наличие дефектов, таких как неровности, оголенная арматура, сколы и трещины, а также сравниваются геометрические параметры с чертежами.

Изделия, прошедшие контроль, подвергаются антикоррозийной обработке. Отпуск колец осуществляется только при достижении бетоном отпускной прочности: 90% в зимний период и 70% в летний.

Технический паспорт

К каждому изделию прилагается технический паспорт, который служит гарантией для заказчика. В паспорте указаны:

1. Наименование и юридический адрес завода-изготовителя;

2. Номер партии;

3. Серия и технические указания.

Хранение и транспортировка

Кольца хранятся на складе в рабочем положении и сортируются по типоразмеру и другим характеристикам. Между изделиями прокладываются инвентарные прокладки для защиты от повреждений. При погрузке и разгрузке запрещается передвигать кольца волоком, скатывать или сбрасывать, а также использовать инструменты, которые могут повредить конструкцию.

Транспортировка осуществляется автомобильным и железнодорожным транспортом с обеспечением устойчивости элементов и надежным креплением в соответствии с их весом. Соблюдение всех норм и правил гарантирует сохранность изделий в пригодном состоянии.
