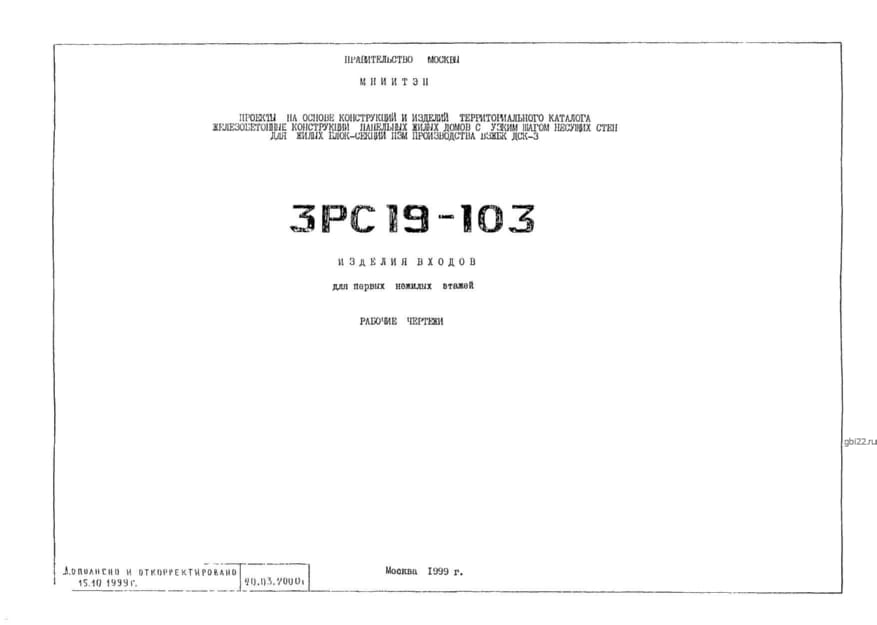

Лестничный марш 3ЛМ 30-12 н-1 (Альбом 3РС 19-103)

Маркировка изделия

Обозначение 3ЛМ 30-12 н-1 расшифровывается следующим образом:

• 3ЛМ – лестничный марш;
• 30 – длина элемента (дециметры);
• 12 – высота установки (дециметры);
• н-1 – наличие закладных деталей.

Изменение маркировки недопустимо во избежание ошибок при подборе конструкций.

Описание и применение

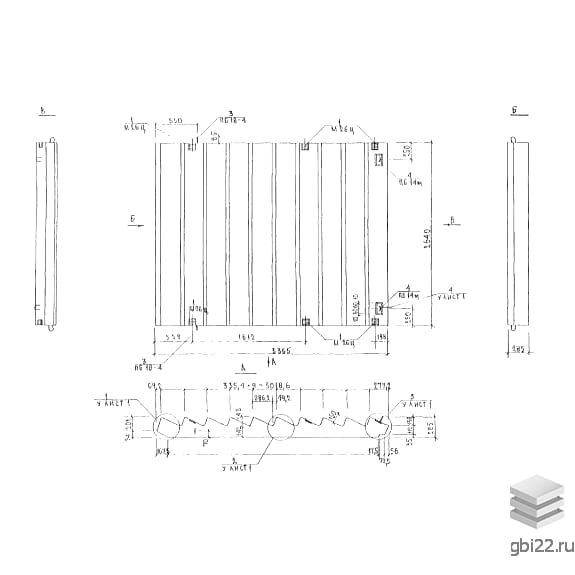

Лестничный марш 3ЛМ 30-12 н-1 – это прочная железобетонная конструкция в форме прямоугольной плиты с треугольными зубцами на верхней части. На боковых гранях расположены закладные элементы для монтажа перил.

Изделие применяется в жилищном строительстве для обустройства лестничных клеток, обеспечивая удобное перемещение между этажами. Соответствует требованиям СНиП 2.03.01-84.

Технические характеристики

Основные параметры:

• Длина: 3365 мм;
• Ширина: 2640 мм;
• Высота: 285 мм;
• Вес: 4060 кг;
• Марка бетона: М300 (В22,5).

Морозостойкость – F150, водонепроницаемость – W2 (допускается корректировка по проекту).

Производство и материалы

Изготавливается из тяжелого бетона с армированием:

• Каркасы и сетки – сталь классов AII, AIII (ГОСТ 5787-82);
• Проволока – Вр-1 (ГОСТ 6727-80);
• Сварка соединений – контактно-точечная (ГОСТ 14098-91).

Геометрия и качество поверхностей контролируются по ГОСТ 13015.0-84.

Монтаж и хранение

Укладка производится горизонтально с использованием деревянных подкладок. Запрещено:

• Сбрасывать конструкции;
• Допускать механические повреждения;
• Хранить бракованные изделия вместе с исправными.

Погрузка осуществляется спецтехникой в соответствии со схемами ГОСТ 13015.
