Ступень верхняя фризовая ЛСВ 17 ш (ГОСТ 8717-2016)

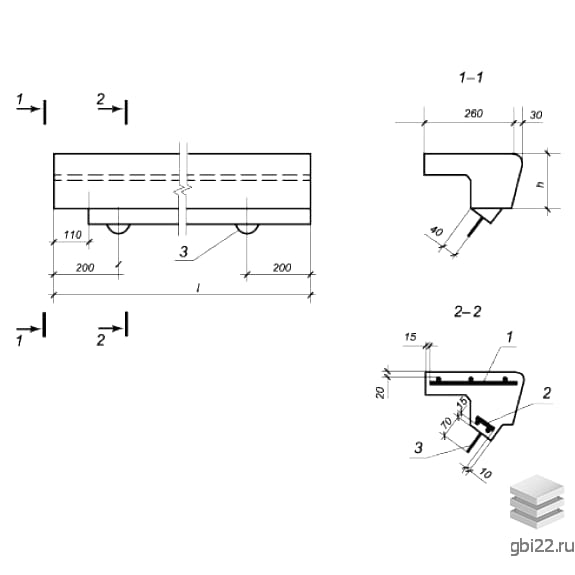

Ступень верхняя фризовая ЛСВ 17 ш – это Г-образная конструкция, созданная путем комбинирования металла и бетона. Небольшой выступ обусловлен назначением изделия: этот строительный элемент предназначен для формирования внутренних и наружных лестниц в зданиях, как с отоплением, так и без него.

При установке марша ступень фиксируется выступающей частью к соседним элементам, которые располагаются на сплошном основании. Это обеспечивает удобное завершение лестничного схода и плавный переход к лестничной площадке.

Декоративный лицевой слой ступени придаёт лестнице привлекательный внешний вид и обеспечивает гладкую поверхность, удобную для передвижения.

Изделия данного типа могут быть выполнены в двух вариантах – левом и правом, что связано с различиями в исполнении лестничных подъемов, которые могут быть против часовой стрелки или по часовой стрелке.

Климатические условия

Для применения ЛСВ 17 ш (ГОСТ 8717-2016) предусмотрены климатические условия: температура наружного воздуха не должна опускаться ниже -40 градусов по Цельсию, а сейсмическая активность района допускается до 9 баллов.

Маркировка изделия

Каждый элемент лестницы, включая ступени, обозначается буквенно-числовой аббревиатурой – маркой. Это позволяет получить основную информацию об изделии в сжатом виде. Рассмотрим расшифровку ЛСВ 17 ш (ГОСТ 8717-2016):

ЛСВ – лестничная ступень верхняя фризовая;

17 – длина в дециметрах;

ш – шлифованная мозаичная поверхность.

Марка наносится на поверхность готовой конструкции контрастной водостойкой краской. Дополнительно рядом с маркировкой могут быть указаны вес в килограммах, дата производства, название завода и штамп ОТК.

Технические характеристики

Длина: 1760 мм

Ширина: 260 мм

Высота: 145 мм

Вес: 100 кг

Марка бетона: М300

Производственные стандарты

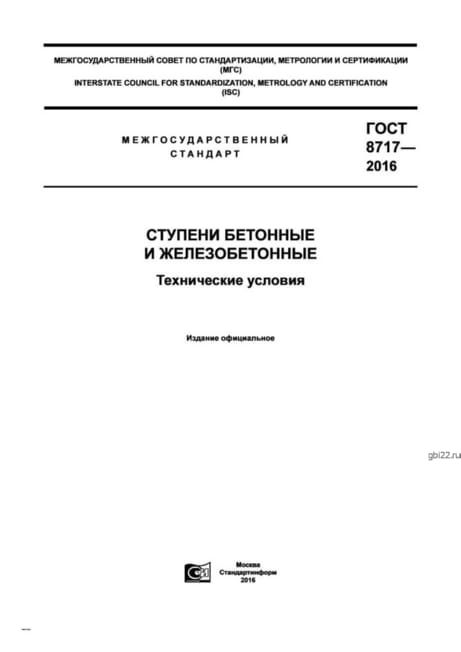

ГОСТ 8717-2016 включает необходимую информацию и чертежи, а также номенклатурный перечень для создания высококачественных верхних фризовых ступеней с необходимыми физико-механическими характеристиками и правильными размерами.

Материалы и армирование

Для изготовления ступеней, предназначенных для наружных лестниц, используется тяжелый бетон марки В22,5. Для внутренних лестниц в зданиях до 5 этажей допускается применение силикатного бетона, а для остальных конструкций – бетон В22,5. Марки бетона по морозостойкости и водонепроницаемости определяются проектировщиком индивидуально в соответствии с ГОСТ 10060 и ГОСТ 12730.

Совместная работа бетона и металла обеспечивает высокую прочность, долговечность и трещиностойкость монолита, поэтому армирование верхних фризовых ступеней является важным этапом. Для армирования ЛСВ 17 ш (ГОСТ 8717-2016) используются стержни из горячекатаной арматурной стали классов А240 и А400, а также арматурная проволока класса Вр500 для создания арматурных сеток.

Дополнительно в изделие устанавливаются стальные закладные детали и укладываются монтажные петли. Первые предназначены для соединения ступеней с соседними конструкциями при строительстве, вторые – для погрузочно-разгрузочных работ.

Контроль качества и транспортировка

Готовые ЛСВ 17 ш (ГОСТ 8717-2016) проходят проверку по ряду показателей на соответствие стандартам, внешний вид и качество поверхности также проверяются согласно ГОСТ 13015.

Складирование ступеней осуществляется в контейнерах или в плотно сформированном штабеле. Использование деревянных подкладок обязательно, прокладка осуществляется через каждое изделие. Транспортировка ЛСВ 17 ш (ГОСТ 8717-2016) производится в контейнерах или специальных пакетах с использованием специализированного транспорта и креплений, предотвращающих смещение, навалы и сколы.
