Ступень верхняя фризовая ЛСВ 9-17 л (ГОСТ 8717-2016)

Ступень верхняя фризовая ЛСВ 9-17 л – это Г-образная конструкция, созданная путем комбинирования металла и бетона. Небольшой выступ обусловлен назначением изделия – этот строительный элемент предназначен для формирования внутренних и наружных лестниц в зданиях, как с отоплением, так и без него.

При установке марша ступень фиксируется выступающей частью к соседним элементам, которые располагаются на сплошном основании, что обеспечивает удобное завершение лестничного схода и плавный переход к лестничной площадке.

Декоративный лицевой слой ступени придает лестнице привлекательный внешний вид и обеспечивает абсолютно гладкую поверхность, удобную для передвижения.

Изделия данного типа могут быть выполнены в двух вариантах – левом и правом, что связано с различиями в исполнении лестничных подъемов – они могут быть как против, так и по часовой стрелке.

Климатические условия и сейсмическая активность

Для применения ЛСВ 9-17 л (ГОСТ 8717-2016) установлены климатические условия: температура наружного воздуха не должна опускаться ниже -40 градусов по Цельсию, а сейсмическая активность района допускается до 9 баллов.

Маркировка изделия

Каждый элемент лестницы, включая ступени, обозначается буквенно-числовой аббревиатурой – маркой. Благодаря маркировке можно получить основную информацию об изделии в сжатом виде. Рассмотрим расшифровку ЛСВ 9-17 л (ГОСТ 8717-2016):

1. ЛСВ – лестничная ступень верхняя фризовая;

2. 9 – длина в дециметрах;

3. 17 – высота в сантиметрах;

4. л – левое исполнение.

Марка наносится на поверхность готовой конструкции контрастной водостойкой краской. Дополнительно рядом с маркировкой могут быть указаны вес в килограммах, дата производства, название завода и штамп ОТК.

Технические характеристики

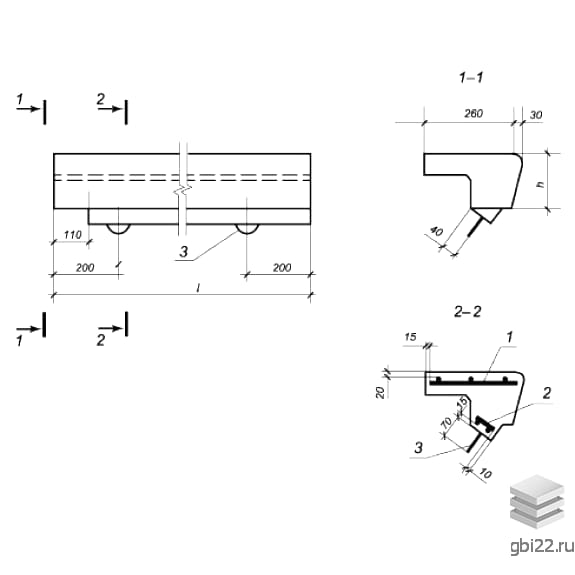

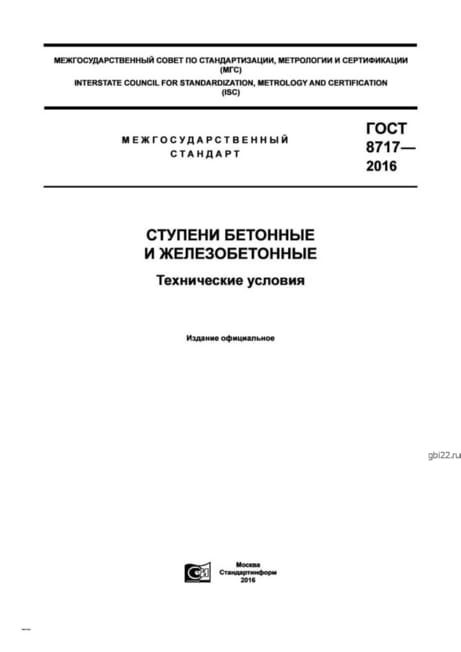

ГОСТ 8717-2016 содержит необходимую информацию и чертежи, а также номенклатурный перечень для создания высококачественных верхних фризовых ступеней с необходимыми физико-механическими показателями и правильными габаритами.

Для производства ступеней, предназначенных для наружных лестниц, используется тяжелый бетон В22,5. Для внутренних лестниц в зданиях до 5 этажей, помимо данной смеси, допускается применение силикатного бетона, а для остальных конструкций используется бетон В22,5.

Марки бетона по морозостойкости и водонепроницаемости определяются автором проекта индивидуально в соответствии с ГОСТ 10060 и ГОСТ 12730.

Армирование и монтаж

Совместная работа бетона и металла обеспечивает высокую прочность, долговечность и трещиностойкость монолита, поэтому армирование верхних фризовых ступеней является важным этапом. Для армирования ЛСВ 9-17 л (ГОСТ 8717-2016) используются стержни из горячекатаной арматурной стали классов A240 и A400, а также арматурная проволока класса Вр500, из которых формируются арматурные сетки.

Дополнительно в изделие устанавливаются стальные закладные детали и укладываются монтажные петли. Первые предназначены для соединения ступеней со смежными конструкциями при строительстве, вторые используются при погрузочно-разгрузочных работах.

Контроль качества и транспортировка

Готовые ЛСВ 9-17 л (ГОСТ 8717-2016) проходят проверку по ряду показателей на соответствие стандартам, внешний вид и качество поверхности также проверяются согласно ГОСТ 13015.

Складирование ступеней осуществляется в контейнерах или в плотно сформированном штабеле. Использование деревянных подкладок обязательно, прокладка осуществляется через каждое изделие. Транспортировка ЛСВ 9-17 л (ГОСТ 8717-2016) производится в контейнерах или специальных пакетах с использованием специализированного транспорта и креплений, предотвращающих смещение, навалы и сколы.

Основные характеристики

Длина: 1010 мм

Ширина: 260 мм

Высота: 168 мм

Вес: 70 кг

Марка бетона: М300
