Междупутные лотки БЛ 0.3 (Альбом ГИПРОТРАНСПУТЬ)

Маркировка изделия

Символы БЛ 0.3 обозначают:

• БЛ – междупутный лоток;
• 0.3 – высота конструкции в метрах.

Изменение маркировки не допускается. Допустимо нанесение массы, даты выпуска и клейма ОТК.

Конструктивные особенности

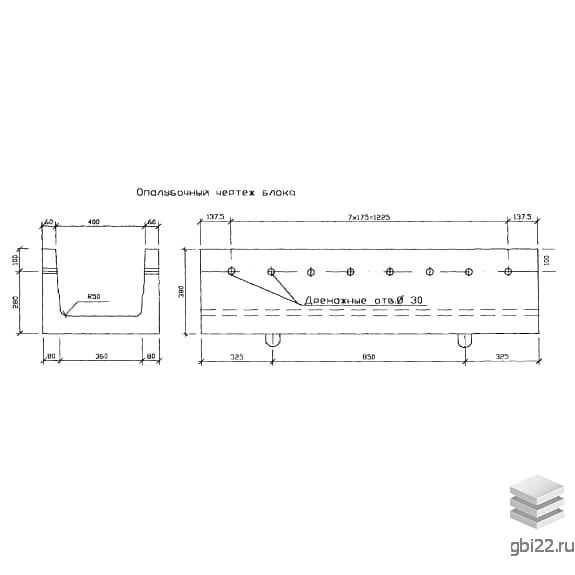

Лотки БЛ 0.3 представляют собой П-образные железобетонные конструкции с усиленными стенками. Отличительные черты:

• дренажные отверстия диаметром 30 мм по бокам;
• закруглённое дно (радиус 50 мм);
• усиленное армирование.

Применение

Конструкции используются для водоотведения на железнодорожных путях. Обеспечивают:

• отвод атмосферных осадков и грунтовых вод;
• стабильную работу путей в выемках и на нулевых отметках;
• адаптацию к разным типам рельефа.

Производство и материалы

Изготовление регламентировано Альбомом ГИПРОТРАНСПУТЬ:

• гидротехнический бетон класса В22.5 (М300);
• армирование стальными сетками (AI, ?6-8 мм);
• строповочные петли из стали AI (?8 мм).

Морозостойкость и водонепроницаемость подбираются под климатические условия региона.

Транспортировка и монтаж

Требования к перевозке и установке:

• перевозка в рабочем положении (дном вниз);
• использование спецтехники с мягкими стропами;
• запрет на сброс или волочение.

Технические параметры

Контроль качества

Изделия проходят испытания по ГОСТ 8829. Результаты фиксируются в сертификатах, передаваемых с партией.
