Междупутные лотки БЛ 0,4 (Альбом ГИПРОТРАНСПУТЬ)

Маркировка изделий

БЛ 0,4 (Альбом ГИПРОТРАНСПУТЬ) – расшифровка обозначения:

• МЖБЛ – междупутный блок лотка;
• 0,4 – высота конструкции в метрах.

Изменение маркировки не допускается. Допустимо нанесение дополнительной информации: массы, даты изготовления, штампа ОТК.

Конструктивные особенности

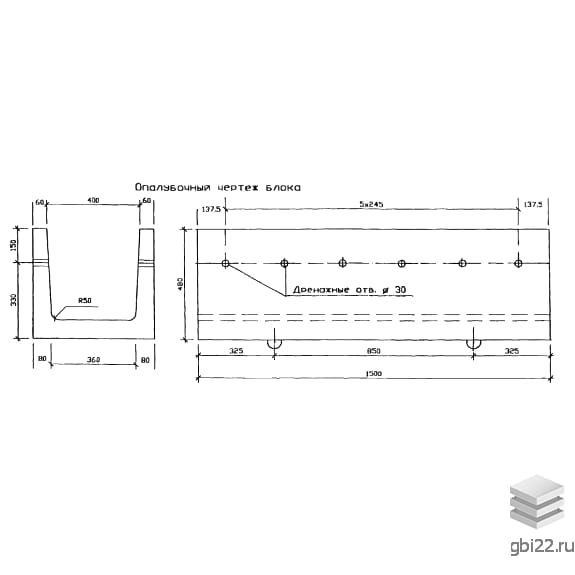

Лотки БЛ 0,4 представляют собой прямоугольные железобетонные конструкции П-образной формы. Изделия оснащены:

• дренажными отверстиями диаметром 3 см по боковым сторонам;
• закруглённым дном с радиусом 0,05 м.

Применение

Конструкции используются для организации водоотвода на железнодорожных путях. Обеспечивают:

• отвод атмосферных осадков и грунтовых вод;
• стабильную работу путей в выемках и на нулевых отметках.

Разнообразие типоразмеров позволяет применять лотки в различных проектах с учётом рельефа местности.

Технические требования

Производство регламентировано:

• СНиП 2.05.03-84;
• СНиП 2.04.03-85.

На поверхность нанесены несмываемые маркировочные знаки.

Материалы и изготовление

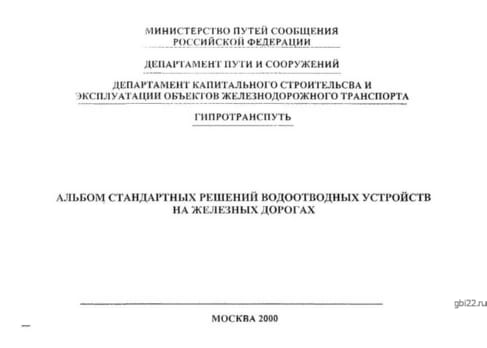

Технология производства описана в Альбоме ГИПРОТРАНСПУТЬ. Основные параметры:

• используется гидротехнический бетон класса В22,5 (М300);
• армирование – сварные сетки из арматуры AI (?6-8 мм);
• строповочные петли из стали AI (?8 мм).

Металлические элементы обрабатываются антикоррозионными составами.

Эксплуатация и транспортировка

• дренажные отверстия могут закрываться защитными крышками;
• перевозка – только в рабочем положении (дном вниз);
• запрещён сброс, навал или волочение конструкций.

Габариты и параметры
