Междупутные лотки БЛ 0,6 (Альбом ГИПРОТРАНСПУТЬ)

Маркировка и расшифровка

Междупутные лотки БЛ 0,6 (Альбом ГИПРОТРАНСПУТЬ) имеют следующую маркировку:

• БЛ – междупутный блок лотка;
• 0,6 – высота конструкции в метрах.

Изменение маркировочных обозначений не допускается. Допустимо нанесение дополнительной информации: массы, даты изготовления и клейма ОТК.

Конструктивные особенности

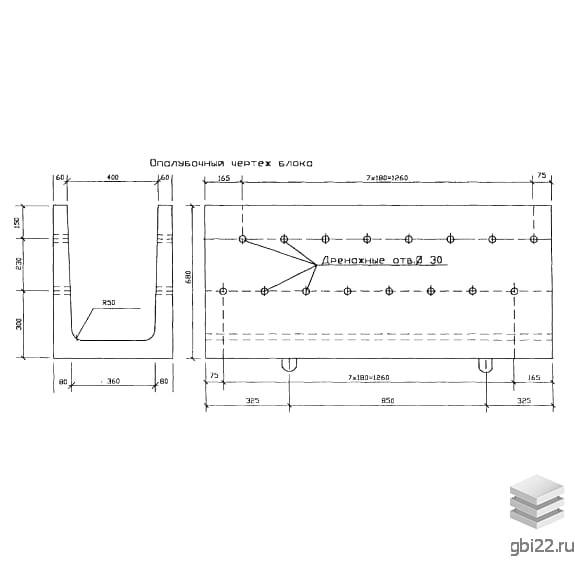

Лотки представляют собой прочные П-образные конструкции с закруглённым дном (радиус 0,05 м). По бокам расположены дренажные отверстия диаметром 3 см, предотвращающие скопление влаги. Для защиты от засорения отверстия могут оснащаться съёмными крышками.

Применение

Конструкции используются при обустройстве водоотводных систем на железнодорожных путях. Они обеспечивают отвод атмосферных осадков и грунтовых вод, что особенно важно в выемках и на нулевых участках. Разнообразие типоразмеров позволяет применять их в различных проектах с учётом рельефа местности.

Производство и материалы

Изготовление ведётся в стальных опалубках для соблюдения точных геометрических параметров. Основной материал – гидротехнический бетон класса В22,5 (М300) с повышенной водонепроницаемостью и морозостойкостью, подобранными под климатические условия региона.

Армирование выполняется сварными сетками из горячекатаной арматуры AI (поперечные стержни – 8 мм, продольные – 6 мм). Строповочные петли (8 мм) после монтажа срезаются и заделываются раствором. Все металлические элементы обрабатываются антикоррозийными составами.

Контроль качества и испытания

Готовая продукция проходит испытания по ГОСТ 8829. Результаты фиксируются в сертификатах, передаваемых заказчику вместе с партией.

Транспортировка и хранение

Перевозка осуществляется в рабочем положении (дном вниз) с использованием спецтехники, исключающей повреждения. Запрещены сброс, волочение и навал. Бракованные изделия хранятся отдельно.

Основные параметры

• Длина: 1500 мм
• Ширина: 520 мм
• Высота: 680 мм
• Вес: 470 кг
• Марка бетона: М300
