Бетонный массив МС 13 с сегментными прорезями

Маркировка изделия:

• МС – массив с сегментными прорезями;
• 13 – масса конструкции в тоннах.

Конструктивные особенности

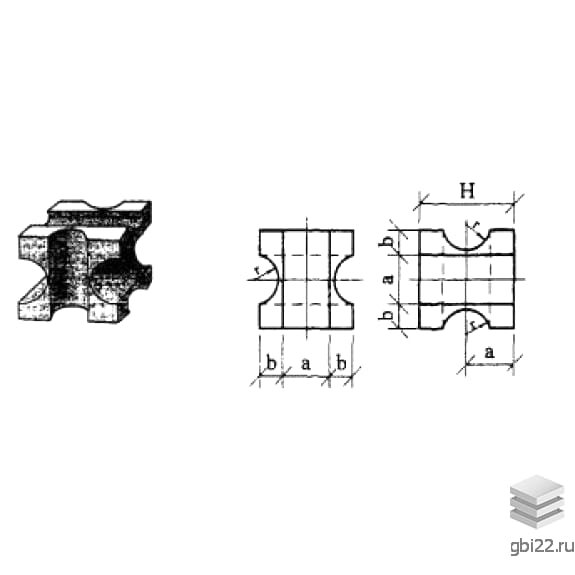

Бетонный массив МС 13 – это фасонный блок кубической формы с шестью полуцилиндрическими выемками. Прорези на противоположных гранях расположены параллельно, на смежных – перпендикулярно. Ширина центральной части равна диаметру выемок и составляет половину высоты изделия.

Применение

Конструкции МС 13 используют для:

• укрепления береговых линий;
• защиты строительных площадок от волн, течений и ледяных наносов;
• возведения портовых сооружений, молов и волноломов.

Благодаря массивности и особой форме блоки надежно сцепляются между собой и с основанием, создавая прочные барьеры.

Технические характеристики

• Длина: 2400 мм
• Ширина: 2400 мм
• Высота: 2400 мм
• Вес: 13000 кг
• Марка бетона: М350

Производство и маркировка

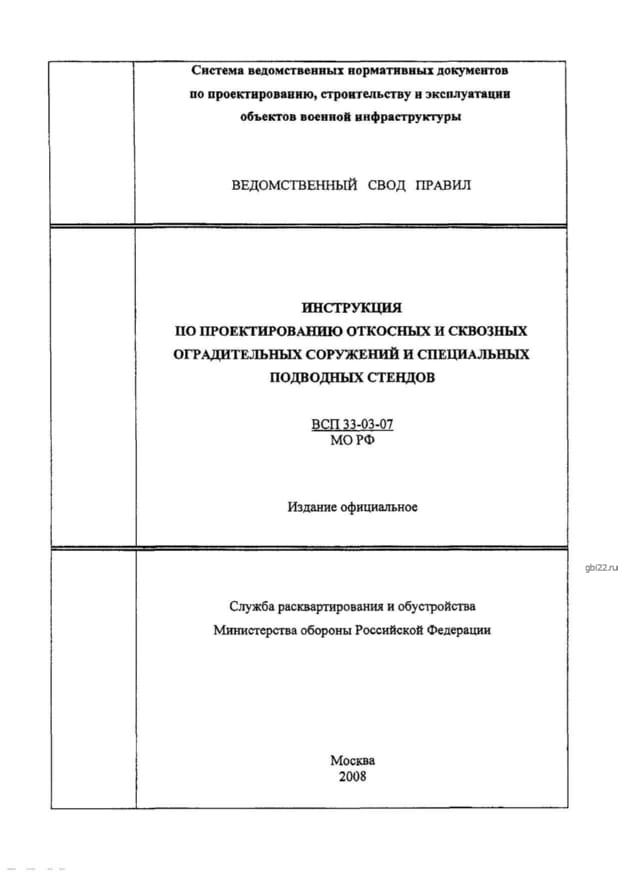

Изготовление ведется согласно ВСП 33-03-07 и СНиП 3.07.02-87. На изделие наносят:

• клеймо и номер на верхнюю грань;
• класс бетона, марку, дату производства на боковую поверхность.

В паспорте указывают допустимые отклонения в размерах.

Материалы

Состав бетонной смеси:

• портландцемент марок ПЦ-Д0, ПЦ-Д5, ПЦ-Д20 (F200 и выше);
• крупный бут и щебень;
• песок;
• пластификаторы;
• вода (пресная или морская).

Транспортировка и хранение

Блоки перевозят спецтранспортом с фиксацией от смещения. Хранение – на ровных площадках. Погрузка осуществляется с помощью:

• ключевых захватов;
• клиновых строп;
• тросовых приспособлений.

Перевозка по воде допустима при волнении до 4 баллов.
