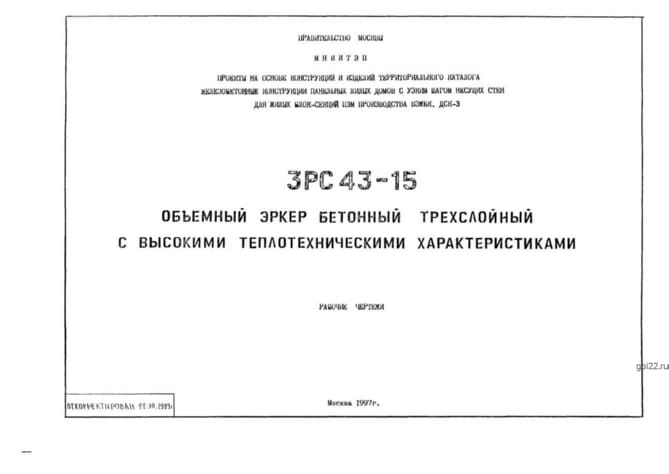

Нащельник Н1 (Альбом 3РС 43-15) – универсальный железобетонный элемент для герметизации эркеров

Маркировка и расшифровка

Нащельник Н1 (Альбом 3РС 43-15) – это стандартизированный строительный элемент, предназначенный для заполнения стыков между стеновыми панелями эркеров. Маркировка изделия содержит ключевую информацию:

• Н – обозначение типа элемента (нащельник);
• 1 – номер типоразмера в серии.

Изменение маркировки не допускается во избежание ошибок при подборе материалов. Дополнительно на изделие может наноситься информация о массе, дате производства и производителе.

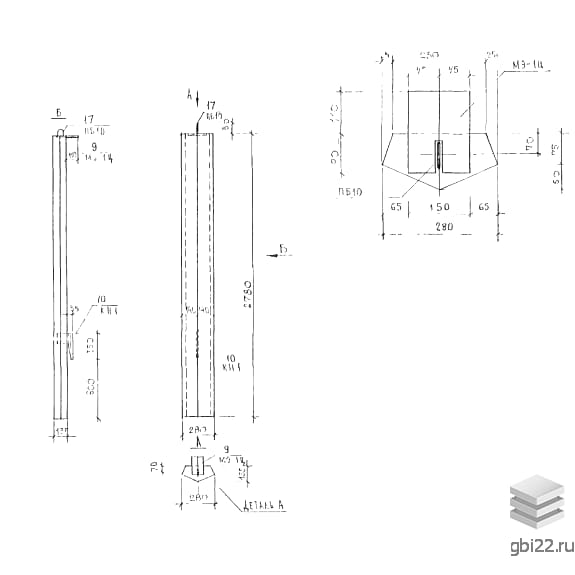

Конструктивные особенности

Элемент выполнен в форме удлинённой балки с трапециевидным сечением, где широкая часть имеет треугольный выступ. Такая конструкция обеспечивает:

• плотное прилегание к стеновым панелям;
• герметичность соединений;
• устойчивость к нагрузкам.

Технические характеристики

Изделие соответствует строгим нормативным требованиям:

• Материал: тяжёлый бетон плотностью 2300 кг/м?;
• Прочность: класс В22,5 (М300);
• Морозостойкость: F100;
• Водонепроницаемость: W2;
• Огнестойкость: 0,5 часа.

Область применения

Нащельник Н1 используется при строительстве многоэтажных зданий с декоративными эркерами для:

• герметизации стыков между панелями;
• обеспечения теплоизоляции;
• создания монолитной конструкции.

Монтаж и транспортировка

Для установки элемента предусмотрены:

• арматурная сетка из проволоки Вр-1;
• строповочная петля для подъёма.

Перевозка осуществляется панелевозами с обязательной фиксацией во избежание повреждений.

Габариты и вес

• Длина: 2780 мм
• Ширина: 280 мм
• Высота: 135 мм
• Вес: 190 кг
