Оголовок ОМ (Альбом ПП 16-12) – монолитная железобетонная конструкция

Маркировка изделия:

• ОМ – тип конструкции (монолитный оголовок);

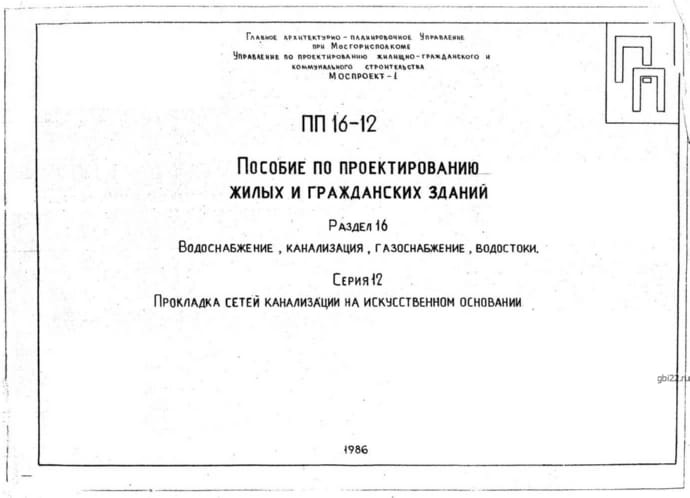

• Альбом ПП 16-12 – нормативный документ, регламентирующий параметры.

Основные характеристики

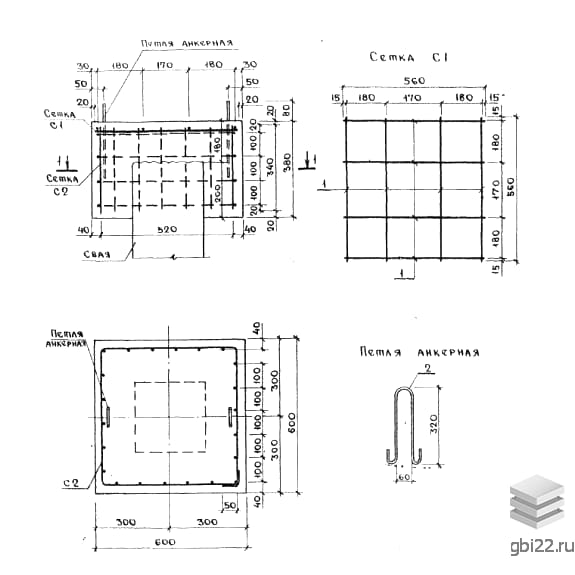

Оголовок ОМ представляет собой квадратную железобетонную конструкцию с прямоугольным сечением и центральным несквозным отверстием для монтажа сваи. Изделие отличается ровной поверхностью и оснащено монтажными петлями для удобства установки.

Применение

Конструкция используется в гражданском строительстве при обустройстве канализационных сетей на насыпных грунтах. Оголовок служит опорой для фундаментных балок, поддерживающих трубопроводы. Оптимальный пролет для установки свай – 6 метров.

Технические параметры

• Длина: 600 мм
• Ширина: 600 мм
• Высота: 380 мм
• Вес: 300 кг
• Марка бетона: М200 (класс В15)

Монтажные особенности

Соединение со сваей выполняется цементно-песчаным раствором на основе бетона В15. При проведении работ необходимо соблюдать требования СНиП 3.02.01-83. Расчетная нагрузка на опору варьируется от 200 до 400 кН в зависимости от глубины погружения свай и количества труб.

Производственные стандарты

Для изготовления используется тяжелый бетон класса В15 с индивидуально подобранными показателями морозостойкости и водонепроницаемости. Армирование выполняется стальными сетками:

• Сталь класса AII (?12 мм)
• Проволока BpI (?5 мм)

Анкерные петли изготавливаются из стали AI (?10 мм). Все металлические элементы обрабатываются антикоррозийными составами. Производство соответствует ГОСТ 5781-82, 6727-80, 10922-75 и СН 393-78.

Транспортировка и хранение

Перевозка осуществляется в горизонтальном положении с надежной фиксацией. Для предотвращения смещений используются деревянные подкладки в зоне строповочных петель. Хранение производится штабелями с соблюдением требований ГОСТ 13015.
