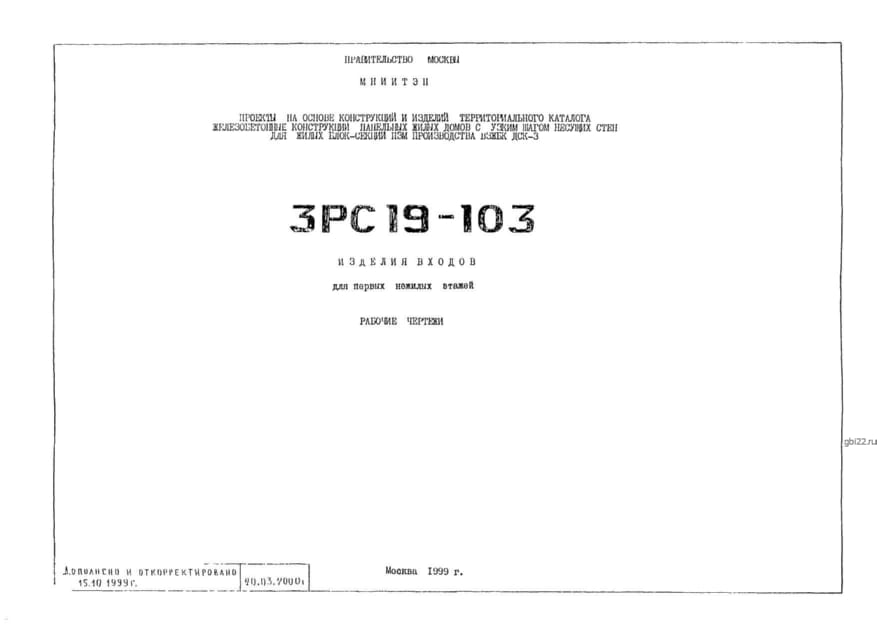

Лестничные ограждения 3ЛО 12 н-1 (Альбом 3РС 19-103)

Маркировка и расшифровка

Маркировка 3ЛО 12 н-1 (Альбом 3РС 19-103) содержит ключевые параметры изделия:

• 3 – принадлежность к альбому 3РС 19-103;
• ЛО – тип конструкции (лестничное ограждение);
• 12 – номер типоразмера;
• н-1 – модификация по закладным элементам.

Изменение маркировки не допускается. Дополнительно наносят дату выпуска, массу и клеймо ОТК.

Основные характеристики

Ограждения 3ЛО 12 н-1 – прочные железобетонные конструкции с прямоугольным сечением и скошенной верхней гранью, что придает им трапециевидный профиль. Оснащены монтажными петлями для удобства транспортировки.

Применение

Используются для:

• обустройства лестничных клеток в жилых домах с узким шагом стен;
• защиты от падений при перемещении между этажами;
• оформления входных групп и крылец.

Соответствуют требованиям СНиП II-3-79 и СНиП 2.03.01-84. Огнестойкость – от 1 часа.

Производство

Изготавливаются в стальных опалубках горизонтальным способом с соблюдением геометрических параметров. Основные материалы:

• Бетон: класс В22.5 (М300), плотность 2300 кг/м?, морозостойкость F150, водонепроницаемость W2.
• Арматура: горячекатаная сталь AII/AIII (ГОСТ 5781-82), проволока B1 диаметром 5 мм (ГОСТ 6727-80).
• Закладные детали: сталь Ст3кп2 (ГОСТ 380-88) с антикоррозионной обработкой.

Транспортировка и хранение

Перевозка и складирование – строго по нормам Альбома 3РС 19-103. Укладка – вертикально на деревянные подкладки в указанных местах. Требуется защита от механических повреждений.

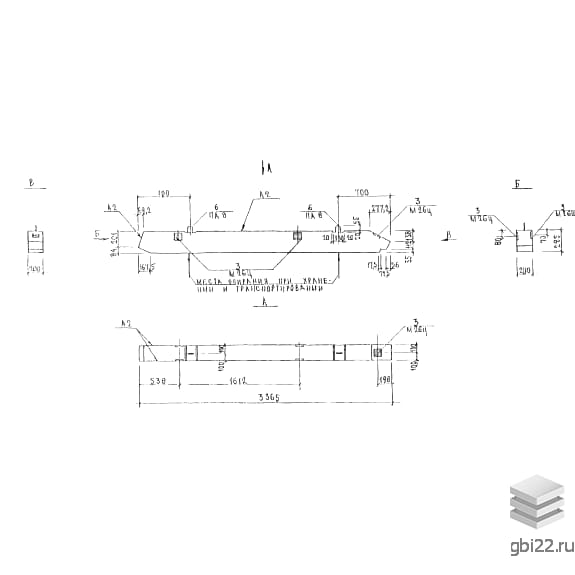

Технические параметры

• Длина: 3365 мм
• Ширина: 200 мм
• Высота: 285 мм
• Вес: 410 кг
• Марка бетона: М300
